Skoda Yeti: Kugelstange abnehmen

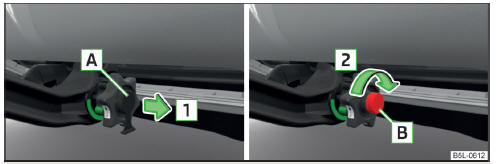

Abb. 159 Schlosskappe abnehmen / Schloss entriegeln
Abb. 159 Schlosskappe abnehmen / Schloss entriegeln

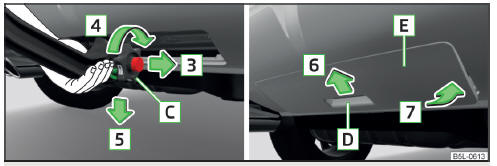

Abb. 160 Kugelstange lösen / Abdeckkappe am hinteren Stoßfänger aufsetzen
Abb. 160 Kugelstange lösen / Abdeckkappe am hinteren Stoßfänger aufsetzen

  • Die Kappe A vom Handradschloss in Pfeilrichtung 1 " Abb. 159 abnehmen.
  • Den Schlüssel in das Handradschloss einstecken.
  • Den Schlüssel B bis zum Anschlag in Pfeilrichtung 2 drehen.
  • Die Kugelstange von unten fassen und mit der anderen Hand das Handrad C in Pfeilrichtung 3 " Abb. 160 ziehen.
  • Das gezogene Handrad bis zum Anschlag in Pfeilrichtung 4 drehen und in dieser Stellung festhalten.
  • Die Kugelstange in Pfeilrichtung 5 nach unten vom Aufnahmeschacht abziehen.

Die Kugelstange rastet gleichzeitig in der Bereitschaftsstellung ein und steht somit bereit, wieder in den Aufnahmeschacht eigesetzt zu werden

  • Die Abdeckkappe für den Aufnahmeschacht 4 " Abb. 153 auf Seite 149 einsetzen
  • Die Abdeckkappe am hinteren Stoßfänger E " Abb. 160 am Griff D fassen und in Pfeilrichtung 6 an die Häkchen unterhalb der Stoßfängeroberkante ansetzen.
  • Die Kappe an der Unterkante sowie auf den beiden Seiten in Pfeilrichtung 7 eindrücken.

ACHTUNG

Die Kugelstange niemals frei im Gepäckraum liegen lassen. Diese könnte bei einem plötzlichen Bremsmanöver Beschädigungen verursachen und die Sicherheit der Fahrzeuginsassen gefährden!

  • Die Kugelstange niemals bei angekuppeltem Anhänger ausbauen.

VORSICHT

  • Wird das Handrad nicht bis zum Anschlag gedreht, dann dreht sich dieses nach dem Abnehmen der Kugelstange zurück, liegt an der Kugelstange an und rastet in der Bereitschaftsstellung nicht ein. Die Kugelstange muss dann vor dem nächsten Einbau in diese Stellung gebracht werden.
  • Nach dem Abnehmen ist der Aufnahmeschacht mit der Abdeckkappe zu verschließen.

    So wird verhindert, dass Fremdkörper in den Aufnahmeschacht gelangen.

Hinweis

  • Wir empfehlen Ihnen, vor dem Abnehmen der Kugelstange die Schutzkappe auf den Kugelkopf zu stecken.
  • Die Kugelstange vor dem Verstauen in der Box mit dem Bordwerkzeug von Verschmutzungen befreien.
