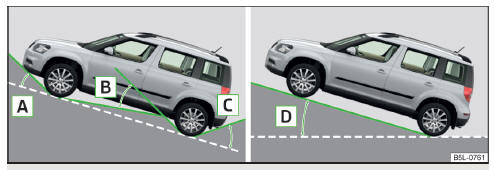

Abb. 217 Prinzipdarstellung: Überhangwinkel und Rampenwinkel /
Steigungswinkel
Winkel " Abb. 217
Überhangwinkel

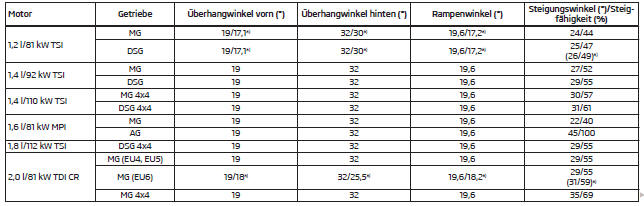

Die aufgeführten Werte geben die maximale Neigung einer Böschung an, bis zu der das Fahrzeug mit langsamer Geschwindigkeit diese Böschung befahren kann, ohne mit dem Stoßfänger oder dem Unterboden aufzusetzen.
Die aufgeführten Werte entsprechen der höchstmöglichen Achslast vorn bzw.
hinten.
Rampenwinkel
Die Winkelangabe, bis zu der das Fahrzeug mit langsamer Geschwindigkeit über eine Rampe fahren kann, ohne dass das Fahrzeug mit dem Unterboden auf der Rampenkante aufsetzt.
Steigungswinkel / Steigfähigkeit
Die Angabe, bis zu der das Fahrzeug eine Steigung aus eigener Kraft hochfahren kann (unter anderem vom Straßenbelag und Motorleistung abhängig).
Die auf einer Wegstrecke von 100 m überwundenen Höhenmeter (Steigung) werden in Prozent oder Grad angegeben.
a) Gilt für Fahrzeuge mit der Bereifung 205/55 R 16.
