Skoda Yeti: Luftaustrittsdüsen

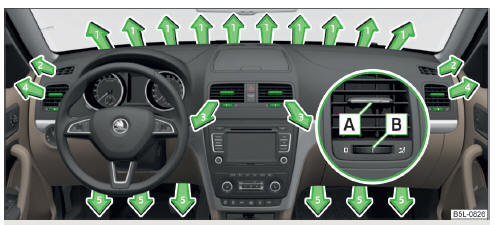

Abb. 125 Luftaustrittsdüsen vorn
Abb. 125 Luftaustrittsdüsen vorn

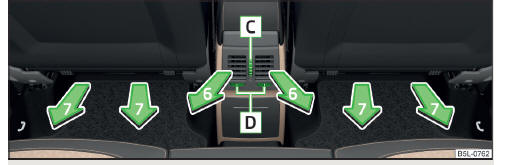

Abb. 126 Luftaustrittsdüsen hinten
Abb. 126 Luftaustrittsdüsen hinten

Bei den Luftaustrittsdüsen 3, 4 " Abb. 125 und 6 " Abb. 126 kann die Luftströmungsrichtung geändert und die Düsen können auch einzeln geöffnet und geschlossen werden.

Luftaustrittsdüsen 3 und 4 öffnen

  • Den Drehregler B in die Stellung drehen " Abb. 125.

Luftaustrittsdüsen 3 und 4 schließen

  • Den Drehregler B in die Stellung 0 drehen " Abb. 125.

Luftaustrittsdüsen 6 öffnen

  • Den Drehregler C zwischen die Endstellungen drehen " Abb. 126.

Luftaustrittsdüsen 6 schließen

  • Den Drehregler C in die Endstellung drehen " Abb. 126.

Luftströmung der Luftaustrittsdüsen 3 und 4 ändern

  • Die waagerechten Lamellen mithilfe des Verstellelements A nach oben oder unten schwenken, um die Höhe der Luftströmung zu ändern " Abb. 125.
  • Die senkrechten Lamellen mithilfe des Verstellelements A nach links oder rechts drehen, um die seitliche Richtung der Luftströmung zu bedienen.

Luftströmung der Luftaustrittsdüsen 6 ändern

  • Die waagerechten Lamellen mithilfe des senkrechten Verstellelements C nach oben oder unten schwenken, um die Höhe der Luftströmung zu ändern " Abb. 126.
  • Die senkrechten Lamellen mithilfe des waagerechten Verstellelements D nach links oder rechts drehen, um die seitliche Richtung der Luftströmung zu bedienen.

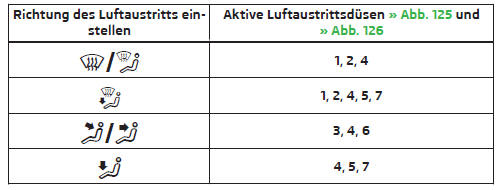

Eine Übersicht der Einstellmöglichkeiten der Richtung des Luftaustritts

VORSICHT

Damit die Heizung, die manuelle Klimaanlage und die Climatronic einwandfrei funktionieren, dürfen die Luftaustrittsdüsen mit keinerlei Gegenständen abgedeckt werden.

Hinweis

Die Luftaustrittsdüsen 6 " Abb. 126 haben nur Fahrzeuge mit der hohen Mittelkonsole.

    Umluftbetrieb

    Zusatzheizung (Standheizung und -lüftung)
