Skoda Yeti: Kugelstange montieren

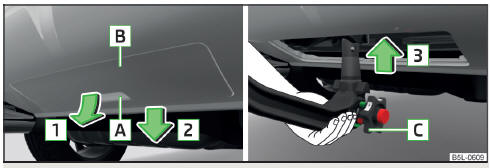

Abb. 156 Abdeckkappe am hinteren Stoßfänger abnehmen / Kugelstange einsetzen
Abb. 156 Abdeckkappe am hinteren Stoßfänger abnehmen / Kugelstange einsetzen

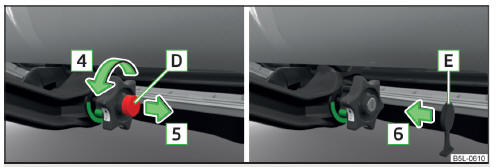

Abb. 157 Schloss verriegeln und Schlüssel abziehen / Schlosskappe aufsetzen
Abb. 157 Schloss verriegeln und Schlüssel abziehen / Schlosskappe aufsetzen

  • Die Abdeckkappe am hinteren Stoßfänger B " Abb. 156 am Griff A fassen, in Pfeilrichtung 1 entriegeln und in Pfeilrichtung 2 abnehmen.
  • Die Abdeckkappe für den Aufnahmeschacht 4 " Abb. 153 auf Seite 149 nach unten abziehen.
  • Die Kugelstange in die Bereitschaftsstellung einstellen " Seite 149.
  • Die Kugelstange von unten " Abb. 156 fassen und in den Aufnahmeschacht in Pfeilrichtung 3 bis zum hörbaren Einrasten einsetzen

Das Handrad C " Abb. 156 dreht sich selbsttätig zurück und liegt an der Kugelstange an

Das Handradschloss durch Drehen des Schlüssels D " Abb. 157 bis zum Anschlag in Pfeilrichtung 4 verriegeln und den Schlüssel in Pfeilrichtung 5 abziehen.

Die Kappe E auf das Handradschloss in Pfeilrichtung 6 stecken

Die Kugelstange auf richtige Befestigung prüfen " Seite 151.

ACHTUNG

  • Das Handrad beim Befestigen der Kugelstange nicht mit der Hand festhalten - es besteht die Gefahr einer Fingerverletzung!
  • Beim Abnehmen der Abdeckkappe für den Aufnahmeschacht auf einen möglichen Kontakt der Hand mit der Öffnung des Stoßfängers achten - es besteht die Gefahr einer Verletzung an der Hand!
  • Nach der Montage der Kugelstange immer das Schloss verriegeln und den Schlüssel abziehen.

VORSICHT

  • Beim Abnehmen der Abdeckkappe am hinteren Stoßfänger auf die Gefahr von Lackschäden am Stoßfänger sowie an der Kappe achten.
  • Nach dem Abziehen des Schlüssels immer die Kappe auf das Handradschloss stecken - es besteht die Gefahr der Schlossverschmutzung.
  • Befindet sich die Kugelstange nicht in der Bereitschaftsstellung, kann diese nicht im Aufnahmeschacht befestigt werden.

Hinweis

Die Abdeckkappe am hinteren Stoßfänger sowie die Abdeckkappe für den Aufnahmeschacht nach dem Abnehmen an einer geeigneten Stelle im Gepäckraum aufbewahren.

    Korrekt eingestellte Bereitschaftsstellung

    Ordnungsgemäße Befestigung prüfen
