Skoda Yeti: Rückfahrkamera

Die Rückfahrkamera (nachstehend nur System) unterstützt den Fahrer beim Einparken und Rangieren durch die Anzeige des Bereichs hinter dem Fahrzeug im Infotainmentdisplay (nachstehend nur Display).

ACHTUNG

• Die allgemeinen Hinweise bezüglich der Verwendung der Assistenzsysteme sind zu beachten " Seite 133, in Abschnitt Einleitung zum Thema.
• Darauf achten, dass die Kameralinse nicht verschmutzt oder verdeckt wird, ansonsten kann die Systemfunktion erheblich beeinträchtigt sein - es besteht Unfallgefahr. Informationen zum Reinigen " Seite 165, Kameralinse

VORSICHT

• Die Kameralinse vergrößert und verzerrt das Blickfeld im Unterschied von der Augensicht. Deshalb ist die Displayanzeige nur bedingt geeignet, um den Abstand zu nachfolgenden Fahrzeugen zu schätzen.
• Einige Gegenstände, wie z. B. dünne Säulen, Maschendrahtzäune oder Gitter, können in Bezug auf die Displayauflösung möglicherweise nicht ausreichend dargestellt werden.
• Es erfolgt lediglich eine zweidimensionale Displayanzeige. Deswegen können z. B. vorstehende Gegenstände oder Fahrbahnvertiefungen aufgrund fehlender Raumtiefe möglicherweise nicht erkannt werden.
• Bei einem Aufprall bzw. Fahrzeugheckschaden kann die Kamera ggf. von der richtigen Stellung abkommen. In diesem Fall ist das System von einem Fachbetrieb überprüfen zu lassen.

Funktionsweise

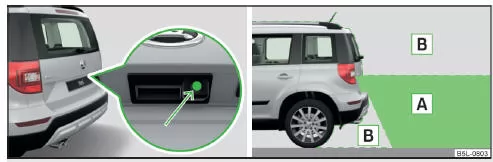

Abb. 147 Einbauort der Kamera / Überwachter Bereich

Die Kamera für die Erfassung des Bereichs hinter dem Fahrzeug befindet sich im Griff der Gepäckraumklappe " Abb. 147.

Überwachter Bereich " Abb. 147

1. Erfassungsbereich der Kamera.
2. Fläche außerhalb des Erfassungsbereichs der Kamera.

Der Bereich hinter dem Fahrzeug wird angezeigt, wenn folgende Bedingungen erfüllt sind.

• Die Zündung ist eingeschaltet.
• Der Rückwärtsgang ist eingelegt.1)
• Die Gepäckraumklappe ist vollständig geschlossen.
• Die Fahrgeschwindigkeit ist nicht höher als ca. 15 km/h.

Hinweis

• Die Displayanzeige kann durch das Betätigen der Symboltaste " Abb. 144 auf Seite 138 abgebrochen werden.
• Nach dem Herausnehmen des Rückwärtsgangs erfolgt eine automatische Displayanzeige der Einparkhilfe (Variante 2, 3) " Seite 138.

Orientierungslinien und Funktionstasten

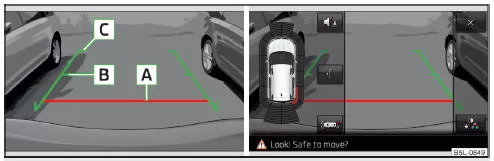

Abb. 148 Infotainmentdisplay: Orientierungslinien / Funktionstasten

Im Display werden zusammen mit dem überwachten Bereich hinter dem Fahrzeug auch Orientierungslinien angezeigt.

Abstand der Orientierungslinien hinter dem Fahrzeug " Abb. 148

1. Der Abstand beträgt etwa 40 cm (Sicherheitsabstandsgrenze).
2. Der Abstand beträgt etwa 100 cm.
3. Der Abstand beträgt etwa 200 cm.

Der Abstand zwischen den Seitenlinien entspricht ungefähr der Fahrzeugbreite inkl. Außenspiegel.

1) Der Bereich hinter dem Fahrzeug kann noch einige Sekunden nach dem Herausnehmen des Rückwärtsgangs angezeigt werden.

Funktionstasten " Abb. 148

Ausschalten der Anzeige des Bereichs hinter dem Fahrzeug.

Displayeinstellung - Helligkeit, Kontrast, Farbe.

Aus-/Einschalten der akustischen Signale der Einparkhilfe.

Aus-/Einschalten der verkleinerten Einparkhilfeanzeige.

Wechsel zur Einparkhilfeanzeige.

VORSICHT

Die im Display angezeigten Objekte können näher oder weiter entfernt sein, als sie erscheinen. Das ist vor allem in den folgenden Fällen der Fall.

• Vorstehende Objekte, wie z. B. eine Anhängevorrichtung, das Heck eines Lkws u. Ä.
• Fahren von einer waagerechten Fläche in eine Steigung oder ein Gefälle.
• Fahren von einer Steigung oder einem Gefälle auf eine waagerechte Fläche.

Hinweis

• Die Orientierungslinien sind unbeweglich, deshalb variiert der Abstand der Linien hinter dem Fahrzeug geringfügig in Abhängigkeit vom Beladungszustand des Fahrzeughecks sowie von der Fahrbahnneigung.
• Bei ausgeschalteter verkleinerter Einparkhilfeanzeige können die akustischen Signale mit der Taste nicht ausgeschaltet werden.
