Citroen C4 Aircross: Frontleuchten. Heckleuchten

Die Front- und Heckleuchten des Citroën C4 Aircross I Gen (2012–2017) bieten eine gut durchdachte Beleuchtungsarchitektur mit Halogen- und LED-Technologie. Die Zugangspunkte sind klar beschrieben und ermöglichen eine einfache Wartung der Lampen – von Blink-, Stand- und Tagfahrlicht bis hin zu Fern- und Nebelscheinwerfern. Einige Leuchten, wie Xenon- und LED-Elemente, erfordern jedoch professionelle Unterstützung. Auch die Heckleuchten lassen sich benutzerfreundlich aus dem Kofferraumbereich heraus tauschen. Die detaillierten Hinweise zur Ausrichtung, Fixierung und Lampenauswahl garantieren eine sichere Instandhaltung. Citroën zeigt damit, dass Funktionalität und Wartungsfreundlichkeit bei Lichtsystemen perfekt ineinandergreifen – für beste Sicht und Sicherheit im Straßenverkehr.

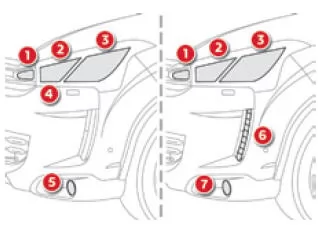

Frontleuchten

1. Blinkleuchten (WY21W-21 W)
2.  Fernlicht (H1-55W)
3.  Abblendlicht (H11-55W) oder
   Xenon-Lampe (D1S-35W)
4.  Standleuchten (W5W-5W)
5.  Tagfahrlicht (P13-13W)
6.  Tagfahrlicht / Standlicht (LED-Leuchtdioden)
7.  Nebelscheinwerfer (H11-55W)

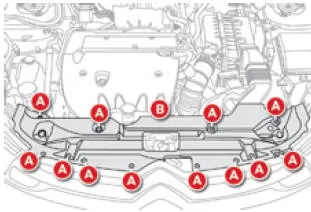

Zugang zu den Glühlampen

Durch folgende Maßnahmen gelangen Sie an die Schutzabdeckungen der Lampen:

•  entfernen Sie die Haltestifte A,
•  entfernen Sie die Schutzabdeckung B.

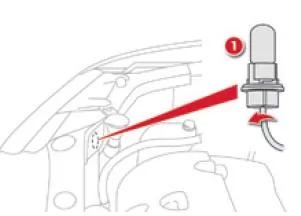

Austausch der Blinkleuchten (1)

Ein schnelles Blinken des Fahrtrichtungsanzeigers (rechts oder links) weist auf eine Funktionsstörung einer der Lampen der entsprechenden Seite hin.

• Drehen Sie die Lampenfassung um eine Viertelumdrehung nach links und ziehen Sie sie ab.
• Die Glühlampe herausziehen und austauschen.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor. Die bernsteingelben Glühlampen wie z.B. Die Blinkleuchten müssen durch Lampen mit gleichen Eigenschaften und gleicher Farbe ersetzt werden.

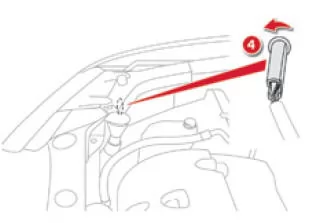

Austausch der Glühlampen des Standlichts (4)

• Drehen Sie die Lampenfassung um eine Vierteldrehung nach links und nehmen Sie sie ab.
• Ziehen Sie die Lampe heraus und tauschen Sie sie aus.

Für den Wiedereinbau gehen Sie bitte in umgekehrter Reihenfolge vor

Austausch der Lampen des Tagfahrlichts / Standlichts (LED-Leuchtdioden) (6)

Wenden Sie sich für den Austausch dieses Lampentyps mit Leuchtdioden an einen CITROËN Vertragspartner oder eine qualifizierte Fachwerkstatt

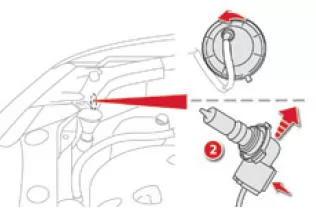

Austausch der Glühlampen des Fernlichts (2)

• Entfernen Sie die Schutzabdeckung aus Kunststoff.
•  Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab.
•  Nehmen Sie die Lampe und den dazugehörigen Sockel ab, indem Sie auf den sich am unteren Teil befindenden Stift drücken.
•  Ersetzen Sie die Lampe.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Austausch der Glühlampen des Abblendlichts (3)

Wenden Sie sich zum Austausch dieser Lampen an einen Vertreter des CIT ROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Austausch der Glühlampen der Nebelscheinwerfer (7) / des Tagfahrlichts (5)

Zum Austausch dieser Lampen wenden Sie sich bitte an das CITROËN-Händlernetz oder an eine qualifizierte Fachwerkstatt.

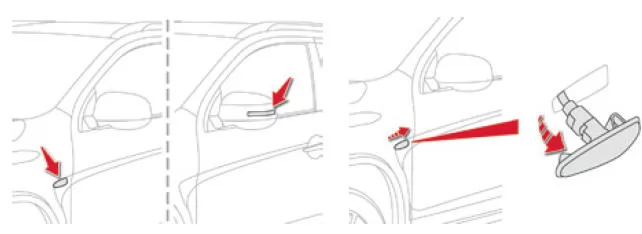

Austausch der seitlichen Zusatzblinker

• Schieben Sie den Blinker nach hinten, um ihn auseinanderzunehmen.
• Klemmen Sie den Steckverbinder des Zusatzblinkers ab.
• Tauschen Sie die Blinkeranlage aus.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Einen Ersatzblinker erhalten Sie beim CITROËN-Händlernetz oder bei einer qualifizierten Fachwerkstatt.

Außenspiegelleuchten

Zum Auswechseln der LED-Leuchtdiode müssen Sie sich an einen Vertreter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt wenden.

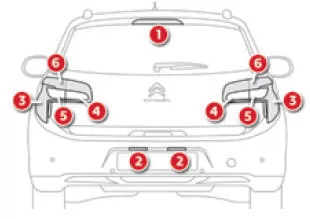

Heckleuchten

1. Dritte Bremsleuchte (Dioden)
2.  Kennzeichenbeleuchtung (W5W-5W)
3.  Nebelschlussleuchten (W21W-21W)
4.  Rückfahrscheinwerfer (W16W-16W)
5.  Blinkleuchten (WY21W-21W)
6.  Standleuchten / Bremsleuchten (W21-5W)

Die bernsteingelben Glühlampen, wie die der Blinker, müssen durch Lampen mit gleichen Daten und gleicher Farbe ersetzt werden.

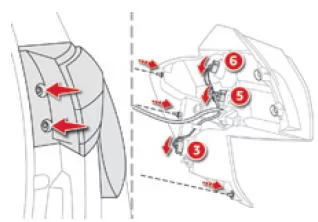

Austausch der Standleuchten / Bremsleuchten (6), der Fahrtrichtungsanzeiger (5) und der Nebelschlussleuchten (3)

Diese Lampen werden von der Kofferraumaußenseite her ausgewechselt:

•  öffnen Sie den Kofferraum,
•  ziehen Sie die zwei Fixierschrauben ab,
•  lösen Sie die Scheinwerfereinheit und ziehen Sie sie vorsichtig heraus, indem Sie sie nach außen drehen,
•  drehen Sie die Lampenfassung um ein Viertel nach links und ziehen Sie sie heraus.
•  Ziehen Sie die Lampe ab und tauschen Sie sie aus.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Achten Sie darauf, dass Sie die Fixierstifte der Scheinwerfereinheit gegenüber denen der Karosserie einsetzen.

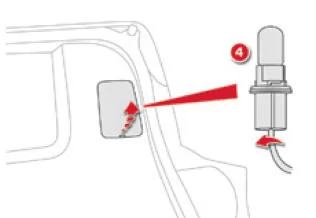

Austausch des Rücklichts (4)

• Öffnen Sie den Kofferraum.
• Führen Sie einen Schraubendreher in die Öffnung des Deckels ein, um den Deckel anzuheben und zu öffnen.
• Drehen Sie die Lampenfassung um ein Viertel nach links.
• Ziehen Sie an der Lampe und tauschen Sie sie aus.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Für den Austausch dieser Lampen können Sie sich auch an einen Vertreter des CIT ROËN-Händlernetzes oder an eine qualifizierte Werkstatt wenden.

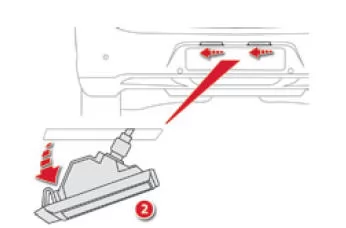

Austausch der Glühlampen der Kennzeichenbeleuchtung (2)

• Drücken Sie die Abdeckung nach links und dann nach unten.
• Drehen Sie die Lampenfassung um eine Vierteldrehung nach links und ziehen Sie sie dann ab.
• Entfernen Sie die Glühlampe und wechseln Sie sie aus.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor und drücken Sie auf die Abdeckung, um diese einzurasten.

Dritte Bremsleuchte (LED-Leuchtdioden) (1)

Wenden Sie sich zu dieser Art Austausch von Lampen an das CITROËN-Händlernetz oder an eine qualifizierte Fachwerkstatt

Die Front- und Heckleuchten des Citroen C4 Aircross I Gen sind funktional und leicht zugänglich. Frontseitig sind Blinkleuchten, Fernlicht, Abblendlicht (auch Xenon), Standlicht, Tagfahrlicht (LED oder konventionell) sowie Nebelscheinwerfer verbaut. Der Zugang erfolgt meist über die Schutzabdeckung und Haltestifte im Motorraum.

Heckseitig finden sich Kennzeichenbeleuchtung, Nebelschlussleuchten, Rückfahrlichter und Blinker, teils mit LED-Technik. Der Austausch ist in umgekehrter Reihenfolge möglich – beim Standlicht und Bremsleuchte über die Kofferraumklappe, bei Zusatzblinkern seitlich über Schieben und Abklemmen.

In jedem Fall gilt: korrekter Lampentyp und Farbe beachten, keine Modifikation oder Fremdbauteile verwenden – für optimale Leuchtwirkung und Sicherheit im Straßenverkehr.
