Netztrennwand

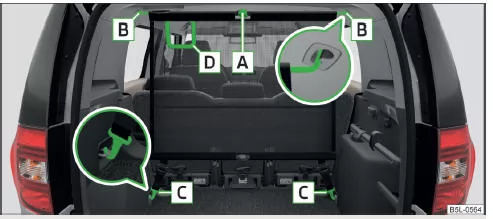

Abb. 114 Netztrennwand hinter den Rücksitzen verwenden

Die Netztrennwand kann hinter den Rück- bzw. den Vordersitzen eingebaut werden.

Hinter den Rücksitzen einbauen

• Die Gepäckraumabdeckung herausnehmen " Seite 105, Gepäckraumabdeckung.
• Die Netztrennwand aus der Hülle nehmen.
• Beide Teile der Querstange ausklappen, bis diese hörbar einrasten.
• Die Querstange in die Aufnahme B " Abb. 114 erst auf der einen Seite setzen und nach vorn drücken. Auf gleiche Weise die Querstange auf der anderen Seite in die Aufnahme B setzen.
• Die Karabiner C an den Bandenden in die Verzurrösen hinter den Rücksitzen einrasten.
• Die Bänder durch die Spannschnallen ziehen.

Hinter den Rücksitzen ausbauen

• Die Bänder auf beiden Seiten lösen und die Karabiner C aushängen " Abb. 114.
• Die Querstange zuerst auf der einen und dann auf der anderen Seite nach hinten schieben.
• Die Querstange aus den Aufnahmen B herausnehmen.

Zusammenlegen

• Auf die rote Taste des Gelenks A " Abb. 114 drücken.

Das Gelenk löst sich.

• Die zusammengelegte Netztrennwand in die Hülle einlegen und diese schließen.
• Die Hülle mithilfe der Kunststoffkarabiner an den Ösen an der linken oder rechten Gepäckraumverkleidung befestigen.

Der Einbau und Ausbau der Netztrennwand hinter den Rücksitzen mit dem variablen Ladeboden erfolgen analog wie hinter den Rücksitzen ohne den variablen Ladeboden. Zum Einhängen der Karabiner sind die unteren Befestigungsösen an den Trageschienen zu verwenden.

Der Einbau und Ausbau der Netztrennwand hinter den Vordersitzen erfolgen analog wie hinter den Rücksitzen. Zum Einhängen der Karabiner sind die Befestigungsösen hinter den Vordersitzen zu verwenden. Zum Vergrößern des Gepäckraums können die Rücksitze ausgebaut werden " Seite 87.

Die Öffnung D " Abb. 114 in der Netztrennwand ist für die Durchführung des Dreipunkt-Sicherheitsgurts vorgesehen " Seite 14.

Ablagefächer

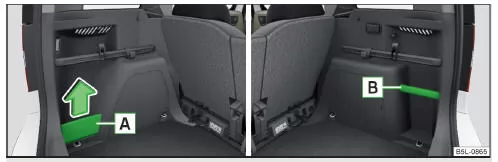

Abb. 115 Ablagefach links / rechts

Die Abdeckung des Ablagefachs A " Abb. 115 kann herausgenommen und dadurch der Gepäckraum vergrößert werden.

• Die Abdeckung des Ablagefachs A am oberen Teil fassen und vorsichtig in Pfeilrichtung herausnehmen.

Das herausnehmbare Ablagefach A " Abb. 115 ist zum Ablegen von kleinen Gegenständen bis zu einem Gesamtgewicht von 1,5 kg geeignet.

Das Ablagefach B ist zum Ablegen von kleinen Gegenständen bis zu einem Gesamtgewicht von 0,5 kg vorgesehen.

Herausnehmbare Ablagebox

Abb. 116 Ablagebox

Die Ablagebox " Abb. 116 ist unter dem Bodenbelag untergebracht und kann herausgenommen werden.

Unter der Ablagebox befindet sich ein Stauraum für das Bordwerkzeug " Seite 193, Bordwerkzeug.

ACHTUNG

Zur sicheren Verwendung des variablen Ladebodens muss sich die herausnehmbare Ablagebox unter dem variablen Ladeboden befinden.

Herausnehmbare Leuchte

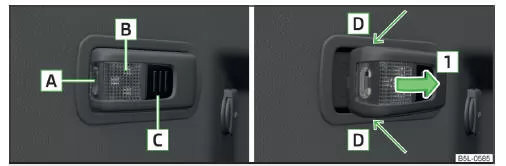

Abb. 117 Leuchte bedienen/herausnehmen

Die herausnehmbare Leuchte (nachstehend nur Leuchte) befindet sich an der rechten Gepäckraumseite.

Die Leuchte ist zur Beleuchtung des Gepäckraums oder als tragbare Leuchte verwendbar.

Die Leuchte ist mit Magneten ausgestattet. Dadurch kann diese nach dem Herausnehmen aus dem Fahrzeug z. B. an der Fahrzeugkarosserie befestigt werden.

Beschreibung der Leuchte " Abb. 117

1. Teil, der leuchtet, wenn sich die Leuchte außerhalb der Halterung befindet
2. Teil, der leuchtet, wenn sich die Leuchte in der Halterung befindet
3. Taste für die Leuchtenbedienung

Leuchte in der Halterung eingesetzt

Die Leuchte schaltet sich ein, wenn die Gepäckraumklappe geöffnet wird.

Die Leuchte schaltet sich aus, wenn die Gepäckraumklappe geschlossen wird.

Aus der Halterung herausnehmen

• Die Leuchte im Bereich der Pfeile D " Abb. 117 fassen und in Pfeilrichtung 1 herausschwenken.

Herausgenommene Leuchte bedienen

• Die Taste C " Abb. 117 drücken - die Leuchte leuchtet auf.
• Die Taste C erneut drücken - die Leuchte erlischt.

Wieder in die Halterung einsetzen

• Die Leuchte ausschalten " .
• Die Leuchte zuerst auf der der Gepäckraumklappe zugewandten Seite in die Halterung einsetzen und danach die Leuchte auf der anderen Seite nachdrücken, bis diese hörbar einrastet.

Leuchte aufladen

Die Leuchte wird von drei wiederaufladbaren NiMH-Akkus des Typs AAA versorgt.

Die Akkus werden bei laufendem Motor durchgehend aufgeladen. Das vollständige Aufladen der Akkus dauert ca. 3 Stunden.

Akkus ersetzen " Seite 205.

VORSICHT

• Wird die Leuchte nicht ausgeschaltet und korrekt in die Halterung eingesetzt, dann werden die LED-Dioden im vorderen Teil der Leuchte A " Abb. 117 automatisch ausgeschaltet.
• Wird die Leuchte nicht korrekt in die Halterung eingesetzt, leuchtet diese beim Öffnen der Gepäckraumklappe nicht und die Akkus werden nicht aufgeladen.
• Die Leuchte ist nicht wasserdicht, deshalb sollte diese vor Feuchtigkeit geschützt werden.
