Skoda Yeti: Befestigungsleiste mit verschiebbaren Haken. Flexibles Ablagefach. Beidseitiger Bodenbelag. Gepäckraumabdeckung

Befestigungsleiste mit verschiebbaren Haken

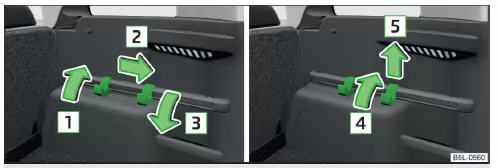

Abb. 111 Haken auf der Befestigungsleiste verschieben / Haken ausbauen

An beiden Seiten des Gepäckraums befindet sich je eine Befestigungsleiste mit je zwei verschiebbaren Haken zum Aufhängen kleinerer Gepäckstücke, z. B. Taschen u. Ä.

Die maximal zulässige Belastung des Hakens beträgt 7,5 kg.

Haken verschieben

• Den Haken nach oben in Pfeilrichtung 1 " Abb. 111 bis zu einem Winkel von ca. 45 klappen.
• Den Haken in Pfeilrichtung 2 in die gewünschte Stellung verschieben und bis zum Anschlag in Pfeilrichtung 3 nach unten klappen.

Haken ausbauen

Der Haken kann nur im hinteren Bereich der Befestigungsleiste ausgebaut werden.

• Den Haken in Pfeilrichtung 4 " Abb. 111 nach oben klappen, bis er sich löst.
• Den Haken in Pfeilrichtung 5 abnehmen.

Haken einbauen

• Den Haken an die Befestigungsleiste in senkrechter Position entgegen der Pfeilrichtung 5 " Abb. 111 ansetzen und leicht andrücken.
• Den Haken entgegen der Pfeilrichtung 4 nach unten klappen, bis er am Anschlag verrastet.

Flexibles Ablagefach

Abb. 112 Flexibles Ablagefach

Das flexible Ablagefach kann an der rechten Gepäckraumseite eingebaut werden " Abb. 112.

Das flexible Ablagefach ist für die Aufbewahrung von kleinen Gegenständen bis zu einem Gesamtgewicht von 8 kg vorgesehen.

Einbauen

• Beide Enden des Ablagefachs in die Öffnungen in der rechten Seitenverkleidung des Gepäckraums setzen.
• Das Ablagefach zum Verriegeln nach unten schieben.

Ausbauen

• Das Ablagefach an beiden oberen Ecken fassen.
• Die oberen Ecken nach innen drücken und das Ablagefach durch Ziehen nach oben entriegeln.
• Das Ablagefach durch Ziehen zu sich herausnehmen.

VORSICHT

Bei Fahrzeugen mit dem variablen Ladeboden kann das flexible Ablagefach nicht eingebaut werden.

Beidseitiger Bodenbelag

Im Gepäckraum kann ein beidseitiger Bodenbelag untergebracht werden.

Eine Seite des beidseitigen Bodenbelags ist aus Stoff ausgeführt, die andere Seite ist abwaschbar (wartungsfreundlicher).

Die abwaschbare Seite ist zum Transport von nassen oder schmutzigen Gegenständen geeignet.

Hinweis

Für ein leichteres Umdrehen des Belags kann die am Belag angebrachte Schlinge verwendet werden.

Gepäckraumabdeckung

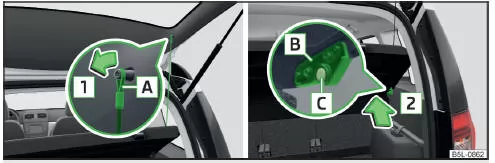

Abb. 113 Gepäckraumabdeckung herausnehmen

Sind die Haltebänder A " Abb. 113 an der Gepäckraumklappe eingehängt, dann wird beim Öffnen der Klappe die Gepäckraumabdeckung (nachstehend nur Abdeckung) mit angehoben.

Wenn man sperriges Gut befördern möchte, kann die Gepäckraumabdeckung herausgenommen werden.

Herausnehmen

• Die Rücksitzlehnen etwas nach vorn klappen, um das Herausnehmen der Gepäckraumabdeckung zu erleichtern " Seite 86, Neigung der Sitzlehne einstellen.
• Auf den beiden Seiten der Gepäckraumklappe die Haltebänder A in Pfeilrichtung 1 aushängen " Abb. 113.
• Die Abdeckung in die waagerechte Position legen.
• Auf den beiden Seiten auf die Unterseite der Abdeckung im Bereich der Bolzen C in Pfeilrichtung 2 drücken.
• Den gelösten vorderen Teil der Gepäckraumabdeckung über die Kopfstützen der Rücksitze klappen.
• Die Gepäckraumabdeckung leicht ankippen und nach hinten herausnehmen.

Einbauen

• Die Abdeckung auf die Anlageflächen der Seitenverkleidung legen.
• Die Aufnahmen B an der Abdeckung über die Bolzen C an der Seitenverkleidung stellen " Abb. 113.
• Auf den beiden Seiten auf die Oberseite der Abdeckung im Bereich der Bolzen C drücken.

Die Aufnahmen B müssen in die Bolzen C an den beiden Gepäckraumseiten einrasten.

• Auf den beiden Seiten der Gepäckraumklappe die Haltebänder A einhängen.

ACHTUNG

Auf der Abdeckung dürfen keine Gegenstände abgelegt werden. Diese könnten beim plötzlichen Bremsen oder beim Fahrzeugaufprall die Fahrzeuginsassen gefährden.

VORSICHT

Die Abdeckung nach dem Herausnehmen so ablegen, dass diese nicht beschädigt und verschmutzt werden kann.
