Skoda Yeti: Befestigungselemente. Befestigungsnetze. Multifunktionstasche. Klappbarer Haken

Befestigungselemente

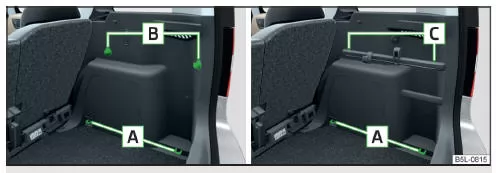

Abb. 106 Befestigungselemente: Variante 1 / Variante 2

Abb. 107 Befestigungselemente: Variante 3

Übersicht der Befestigungselemente " Abb. 106 und " Abb. 107

1. Verzurrösen zur Befestigung von Gepäckstücken, Befestigungsnetzen und Multifunktionstasche
2. Befestigungselemente zur Befestigung von Befestigungsnetzen und Multifunktionstasche
3. Befestigungsleiste mit integrierten Haken zur Befestigung von Befestigungsnetzen und Multifunktionstasche
4. Verzurrösen zur Befestigung von Befestigungsnetzen

Die maximal zulässige statische Belastung der einzelnen Verzurrösen A beträgt 350 kg.

Die maximal zulässige statische Belastung der einzelnen Verzurrösen D beträgt 150 kg.

Befestigungsnetze

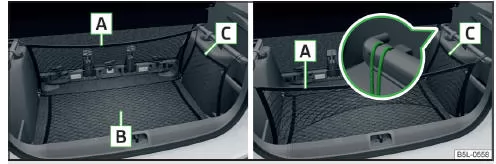

Abb. 108 Befestigungsbeispiele für Netze

Befestigungsbeispiele für Netze " Abb. 108

1. Quertasche
2. Bodennetz
3. Längstasche

Die maximal zulässige Belastung der jeweiligen Befestigungsnetze beträgt 1,5 kg.

VORSICHT

In den Netzen keine scharfkantigen Gegenstände ablegen - es besteht Netzbeschädigungsgefahr.

Multifunktionstasche

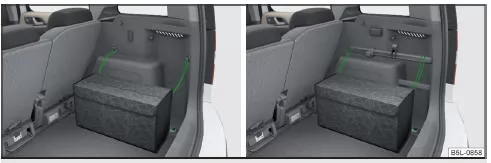

Abb. 109 Multifunktionstasche befestigen

Die Tasche " Abb. 109 kann an den Befestigungselementen A , B und C " Abb. 106 auf Seite 102 befestigt werden.

Die maximal zulässige Belastung der an den Befestigungselementen befestigten Tasche beträgt 3 kg.

VORSICHT

Bei Fahrzeugen mit dem variablen Ladeboden ist die Befestigung der Tasche an den Befestigungselementen nicht möglich.

Klappbarer Haken

Abb. 110 Haken herunterklappen

An beiden Seiten des Gepäckraums befindet sich je ein ausklappbarer Haken zum Aufhängen kleinerer Gepäckstücke, z. B. Taschen u. Ä.

Die maximal zulässige Belastung des Hakens beträgt 7,5 kg.

• Auf den unteren Teil des Hakens A drücken und diesen in Pfeilrichtung nach unten klappen " Abb. 110.
