Skoda Yeti: Glühlampe für Nebelscheinwerfer wechseln. Glühlampe für Kennzeichenleuchte wechseln. Rückleuchte. Glühlampen in der Rückleuchte wechseln

Glühlampe für Nebelscheinwerfer wechseln

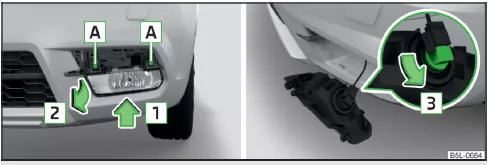

Abb. 210 Prinzipdarstellung: Nebelscheinwerfer ausbauen / Glühlampe wechseln

Vor dem Glühlampenwechsel zuerst das Schutzgitter für Nebelscheinwerfer ausbauen " Abb. 207 auf Seite 212 bzw. " Abb. 208 auf Seite 213.

Scheinwerfer ausbauen

• Die Schrauben A " Abb. 210 mit dem Schraubendreher " Seite 193 abschrauben.
• Den Scheinwerfer in Pfeilrichtung 1 anheben.
• Den Scheinwerfer in Pfeilrichtung 2 abnehmen.

Glühlampe wechseln

• Den Stecker am Lampensockel abziehen.
• Den Lampensockel bis zum Anschlag in Pfeilrichtung 3 " Abb. 210 drehen und herausziehen.
• Den Lampensockel mit der neuen Glühlampe in den Scheinwerfer einsetzen und bis zum Anschlag entgegen der Pfeilrichtung 3 drehen.
• Den Stecker am Lampensockel aufstecken.

Scheinwerfer und Schutzgitter einbauen

• Den Nebelscheinwerfer entgegen der Pfeilrichtung 2 " Abb. 210 einsetzen und festschrauben.
• Den Stecker am Schutzgitter vorsichtig aufstecken " Abb. 209 auf Seite 2131).
• Das Schutzgitter einsetzen und eindrücken.
• Die Kunststoffabdeckung einsetzen und in das Schutzgitter eindrücken " Abb. 208 auf Seite 2131) .

Das Schutzgitter muss sicher einrasten.

VORSICHT

Bei Fahrzeugen mit Einparkhilfesystem empfehlen wir, nach dem Wechsel der Glühlampe im Nebelscheinwerfer dieses System von einem Fachbetrieb prüfen zu lassen.

Glühlampe für Kennzeichenleuchte wechseln

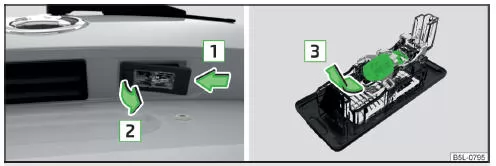

Abb. 211 Kennzeichenleuchte ausbauen / Glühlampe wechseln

• Die Gepäckraumklappe öffnen.
• Die Leuchte in Pfeilrichtung 1 " Abb. 211 eindrücken.

Die Leuchte löst sich.

• Die Leuchte in Pfeilrichtung 2 herausschwenken und abnehmen.
• Die defekte Glühlampe aus dem Halter in Pfeilrichtung 3 herausziehen.
• Eine neue Glühlampe in den Halter einsetzen.
• Die Leuchte entgegen der Pfeilrichtung 1 wieder einsetzen.
• Die Leuchte andrücken, bis die Feder einrastet.

Prüfen, ob die Leuchte sicher eingebaut ist.

Rückleuchte

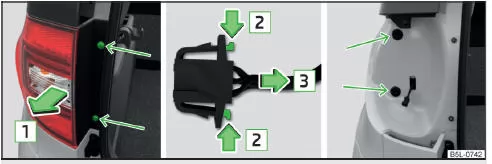

Abb. 212 Leuchte ausbauen / Stecker abziehen

Ausbauen

• Die Gepäckraumklappe öffnen.
• Die Leuchte " Abb. 212 mit dem Schlüssel aus dem Bordwerkzeug " Seite 193, Bordwerkzeug abschrauben.
• Die Leuchte fassen und vorsichtig mit Wackelbewegungen in Pfeilrichtung 1 herausnehmen " Abb. 212.
• Durch Drücken der Rastnasen in Pfeilrichtung 2 und durch Ziehen in Pfeilrichtung 3 die Steckverbindung trennen.

Einbauen

• Den Stecker in die Leuchte einsetzen und sicher verriegeln.
• Die Leuchte in die Aufnahmen in der Karosserie einsetzen " Abb. 212.
• Die Leuchte vorsichtig in die Karosserie hineindrücken, sodass die Bolzen 1 " Abb. 213 auf Seite 215 bzw. " Abb. 214 auf Seite 215 an der Leuchte in die Aufnahmen in der Karosserie eingreifen.
• Die Leuchte mit den Schrauben festschrauben " Abb. 212.

Glühlampen in der Rückleuchte wechseln

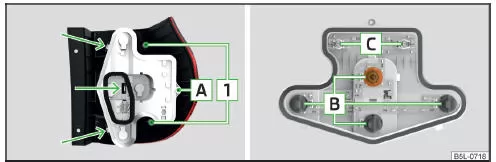

Abb. 213 Innerer Teil der Leuchte: Grundleuchte

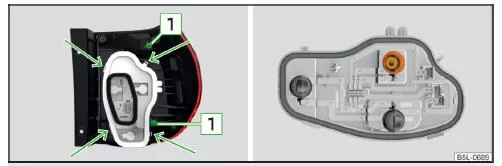

Abb. 214 Innerer Teil der Leuchte: Leuchte mit LED-Dioden

Grundleuchte

• Mit dem Schlüssel aus dem Bordwerkzeug die Sicherungsschraube A " Abb. 213 abschrauben.
• Den Lampenhalter in mit Pfeilen gekennzeichneten Bereichen entriegeln " Abb. 213 und den Lampenhalter aus der Leuchte herausnehmen.
• Die jeweilige Glühlampe B bis zum Anschlag entgegen dem Uhrzeigersinn drehen und aus dem Lampenhalter herausnehmen.
• Eine neue Glühlampe B in den Lampenhalter einsetzen und bis zum Anschlag im Uhrzeigersinn drehen.
• Die Glühlampe C aus der Fassung herausziehen und eine neue Glühlampe einsetzen.
• Den Lampenhalter in die Leuchte einsetzen.

Der Lampenhalter muss hörbar einrasten.

Leuchte mit LED-Dioden

• Den Lampenhalter in mit Pfeilen gekennzeichneten Bereichen entriegeln " Abb. 214 und den Lampenhalter aus der Leuchte herausnehmen.
• Die jeweilige Glühlampe " Abb. 214 bis zum Anschlag entgegen dem Uhrzeigersinn drehen und aus dem Lampenhalter herausnehmen.
• Eine neue Glühlampe in den Lampenhalter einsetzen und bis zum Anschlag im Uhrzeigersinn drehen.
• Den Lampenhalter in die Leuchte einsetzen.

Der Lampenhalter muss hörbar einrasten.

Hinweis

Bei defekter LED-Diode ist ein Fachbetrieb aufzusuchen.
