Skoda Yeti: Getränkehalter. 12-Volt-Steckdose. Abfallbehälter. Multimediahalter

Getränkehalter

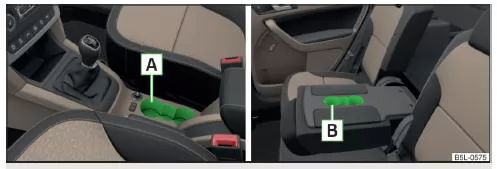

Abb. 80 Getränkehalter: in der Mittelkonsole vorn / auf dem Klapptisch an der mittleren Sitzlehne

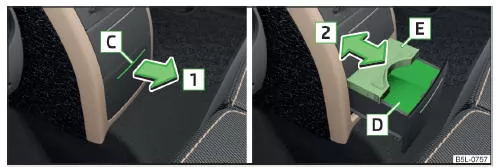

Abb. 81 Getränkehalter in der Mittelkonsole hinten öffnen / Haltergröße anpassen

Getränkehalter " Abb. 80 und " Abb. 81

A.Getränkehalter in der Mittelkonsole vorn

B.Getränkehalter auf dem Klapptisch

C.Stelle zum Öffnen

D.Getränkehalter in der Mittelkonsole hinten

E.Sicherungsplatte

Halter in der Mittelkonsole hinten öffnen

• Auf den Halter im Bereich C drücken " Abb. 81.

Der Halter fährt heraus.

• Den Halter bis zum Anschlag in Pfeilrichtung 1 ziehen.
• Den Halter durch Verschieben der Sicherungsplatte E in Pfeilrichtung 2 einstellen.

Halter in der Mittelkonsole hinten schließen

• Den Halter entgegen der Pfeilrichtung 1 " Abb. 81 einschieben.

ACHTUNG

• Keine zerbrechlichen Trinkgefäße (z. B. Glas, Porzellan) verwenden. Bei einem Unfall könnte es zu Verletzungen kommen.
• Niemals heiße Getränkebehälter in die Getränkehalter stellen. Wenn sich das Fahrzeug bewegt, könnten diese verschüttet werden - es besteht Verbrühungsgefahr!
• In den Haltern dürfen keine Gegenstände abgelegt werden, die beim plötzlichen Bremsen oder beim Fahrzeugaufprall die Fahrzeuginsassen gefährden.

VORSICHT

• Keine offenen Getränkebehälter während der Fahrt in den Getränkehaltern stehen lassen. Diese können z. B. beim Bremsen verschüttet werden und dabei Schäden an der elektrischen Anlage oder der Sitzpolsterung verursachen.
• Vor dem Vorklappen des hinteren mittleren Sitzes muss der Halter D " Abb. 81 verschlossen sein - es besteht Beschädigungsgefahr.

Hinweis

Im Halter D " Abb. 81 kann eine Flasche mit einem Inhalt von max. 1,5 l untergebracht werden.

12-Volt-Steckdose

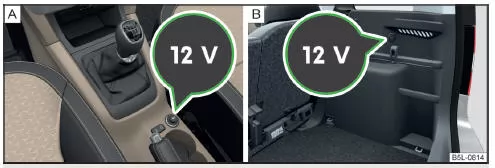

Abb. 85 Abdeckung der 12-Volt-Steckdose: in der Mittelkonsole vorn / im Gepäckraum

Einbauorte der 12-Volt-Steckdosen " Abb. 85

A In der Mittelkonsole vorn

B Im Gepäckraum

Verwenden

• Die Abdeckung der Steckdose abnehmen " Abb. 85 - A bzw. die Abdeckung der Steckdose aufklappen " Abb. 85 - B.
• Den Stecker des elektrischen Verbrauchers in die Steckdose stecken.

ACHTUNG

Hinweise für die an den Steckdosen angeschlossenen Geräte.

• Alle Geräte sind während der Fahrt sicher zu verstauen, damit diese im Falle eines plötzlichen Bremsmanövers oder eines Unfalls nicht durch den Innenraum geschleudert werden - es besteht Lebensgefahr!
• Die Geräte können während des Betriebs warm werden - es besteht Verletzungs- bzw. Brandgefahr! Wenn das Gerät zu warm wird, dann dieses sofort abschalten und von der Steckdose trennen.

Bei Verwendung der 12-Volt-Steckdosen sind folgende Hinweise zu beachten.

• Die Steckdosen funktionieren auch bei ausgeschalteter Zündung. Beim Verlassen des Fahrzeugs niemals Personen, die nicht völlig selbstständig sind, z. B. Kinder, unbeaufsichtigt im Fahrzeug zurücklassen.
• Unsachgemäße Verwendung der Steckdosen und des elektrischen Zubehörs kann Feuer, Verbrennungen und andere schwere Verletzungen verursachen.

VORSICHT

• Die Steckdose kann nur für den Anschluss von freigegebenem elektrischem Zubehör mit einer Gesamtleistungsaufnahme von bis zu 120 Watt verwendet werden, ansonsten kann die elektrische Anlage des Fahrzeugs beschädigt werden.
• Bei stehendem Motor und eingeschalteten Verbrauchern entlädt sich die Fahrzeugbatterie!
• Vor dem Ein- oder Ausschalten der Zündung sowie vor dem Anlassen des Motors die an die Steckdosen angeschlossenen Geräte ausschalten, um Schäden durch Spannungsschwankungen zu vermeiden.

Abfallbehälter

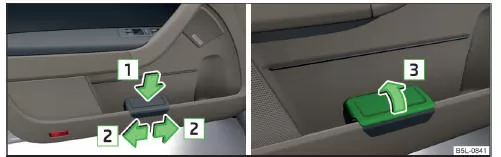

Abb. 86 Abfallbehälter: einsetzen und verschieben / öffnen

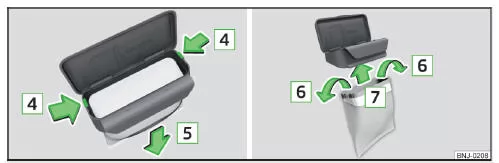

Abb. 87 Beutel ersetzen

Der Abfallbehälter kann in das Ablagefach in der Tür eingesetzt werden.

Abfallbehälter einsetzen

• Den Abfallbehälter im vorderen Bereich an der Kante des Ablagefachs ansetzen.
• Den Abfallbehälter im hinteren Bereich in Pfeilrichtung 1 " Abb. 86 eindrücken.
• Den Abfallbehälter je nach Bedarf in Richtung eines der Pfeile 2 verschieben.

Abfallbehälter herausnehmen

• Den Abfallbehälter entgegen der Pfeilrichtung 1 " Abb. 86 herausnehmen.

Abfallbehälter öffnen/schließen

• Den Deckel in Pfeilrichtung 3 " Abb. 86 anheben.

Das Schließen erfolgt in umgekehrter Reihenfolge.

Beutel ersetzen

• Den Abfallbehälter aus dem Ablagefach herausnehmen.
• Die beiden Rastnasen am Rahmen in Pfeilrichtung 4 " Abb. 87 abdrücken.
• Den Beutel zusammen mit dem Rahmen in Pfeilrichtung 5 nach unten abziehen.
• Den Beutel vom Rahmen abnehmen.
• Den neuen Beutel durch den Rahmen ziehen und in Pfeilrichtung 6 über den Rahmen stülpen.
• Den Beutel mit dem Rahmen in Pfeilrichtung 7 in den Behälterkörper einsetzen, sodass die beiden Rastnasen am Rahmen hörbar einrasten.

Hinweis

Wir empfehlen Ihnen, Beutel mit einer Größe von 20x30 cm zu verwenden.

Multimediahalter

Abb. 88 Multimediahalter

Multimediahalter " Abb. 88

A.Staufach zur Ablage von zwei Münzen

B.Staufach zur Ablage vom Fahrzeugschlüssel

C.Staufach zur Ablage von einem Mobiltelefon
