Skoda Yeti: Airbagübersicht. Frontairbags. Fahrer-Knieairbag

Frontairbags

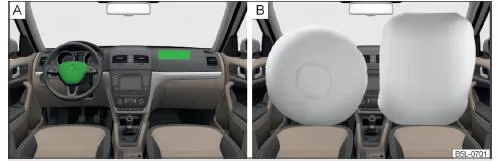

Abb. 8 Einbauorte der Airbags / Gasgefüllte Airbags

Abb. 9 Sicherer Abstand zum Lenkrad

Die Frontairbags bieten einen zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und Beifahrers bei Frontalkollisionen mit höherer Unfallschwere.

Der Fahrer-Frontairbag befindet sich im Lenkrad, der Beifahrer-Frontairbag befindet sich in der Schalttafel oberhalb des Ablagefachs " Abb. 8 - A.

Werden die Airbags ausgelöst, entfalten sich diese vor dem Fahrer und Beifahrer " Abb. 8 - B. Beim Eintauchen in den voll aufgeblasenen Airbag wird die Vorwärtsbewegung des Fahrers und Beifahrers gedämpft und das Verletzungsrisiko für Kopf und Oberkörper reduziert.

ACHTUNG

Hinweise für die richtige Sitzposition

• Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindestens 25 cm zum Lenkrad bzw. zur Schalttafel einzuhalten A " Abb. 9.

  Wenn Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht schützen - Lebensgefahr! Außerdem müssen die Vordersitze und die Kopfstützen immer der Körpergröße entsprechend richtig eingestellt sein.

• Bei der Auslösung entwickelt der Airbag große Kräfte, sodass es bei nicht korrekter Sitzstellung oder Sitzposition zu Verletzungen kommen kann.
• Zwischen den vorn sitzenden Personen und dem Wirkungsbereich des Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände befinden.

Frontairbag und Kinderbeförderung

• Kinder niemals ungesichert auf dem Vordersitz des Fahrzeugs befördern.

  Wenn Airbags im Falle eines Unfalls auslösen, könnten Kinder schwer verletzt oder getötet werden!

• Bei Verwendung eines Kindersitzes auf dem Beifahrersitz, in dem das Kind mit dem Rücken zur Fahrtrichtung befördert wird, ist unbedingt der Beifahrer-Frontairbag abzuschalten " Seite 20, Airbags abschalten. Erfolgt das nicht, kann das Kind durch den ausgelösten Beifahrer-Frontairbag schwer verletzt oder getötet werden.

Allgemeine Hinweise

• Das Lenkrad und die Oberfläche des Airbag-Moduls in der Schalttafel auf der Beifahrerseite dürfen weder beklebt noch überzogen oder anderweitig bearbeitet werden. Diese Teile dürfen nur mit einem trockenen oder mit Wasser angefeuchteten Lappen gereinigt werden. Auf den Abdeckungen der Airbag-Module oder in deren unmittelbaren Nähe darf nichts (z. B. Becherhalter, Telefonhalterungen u. Ä.) montiert werden.
• Niemals Gegenstände auf die Oberfläche des Beifahrer-Airbag-Moduls in der Schalttafel ablegen.

Hinweis

• In Fahrzeugen mit Fahrer-Frontairbag befindet sich auf dem Lenkrad der Schriftzug .
• In Fahrzeugen mit Beifahrer-Frontairbag befindet sich auf der Schalttafel auf der Beifahrerseite der Schriftzug .

Fahrer-Knieairbag

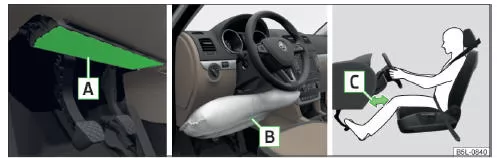

Abb. 10 Einbauort des Airbags / Gasgefüllter Airbag / Sicherer Abstand der Beine zur Schalttafel

Der Fahrer-Knieairbag bietet einen ausreichenden Schutz der Beine des Fahrers.

Der Fahrer-Knieairbag A ist im unteren Teil der Schalttafel unter der Lenksäule untergebracht " Abb. 10.

Beim Eintauchen in den voll aufgeblasenen Airbag B wird die Vorwärtsbewegung des Körpers gedämpft und das Verletzungsrisiko für die Beine des Fahrers reduziert.

ACHTUNG

• Den Fahrersitz in Längsrichtung so einstellen, dass der Abstand der Beine C zur Schalttafel im Bereich des Knieairbags mindestens 10 cm beträgt " Abb. 10. Falls es aus Gründen der Körpergröße nicht möglich sein sollte, diese Bedingung zu erfüllen, dann ist ein Fachbetrieb aufzusuchen.
• Die Oberfläche des Airbag-Moduls im unteren Teil der Schalttafel unter der Lenksäule darf weder beklebt noch überzogen oder anderweitig bearbeitet werden. Dieser Teil darf nur mit einem trockenen oder mit Wasser angefeuchteten Lappen gereinigt werden. Auf die Abdeckung des Airbag- Moduls oder in dessen unmittelbarer Nähe darf nichts montiert werden.
• Am Zündschlüssel keine sperrigen und schweren Gegenstände (Schlüsselbunde usw.) befestigen. Diese können beim Auslösen des Knieairbags herausgeschleudert werden und zu Verletzungen führen.

Hinweis

In Fahrzeugen mit Fahrer-Knieairbag befindet sich an der Schalttafelseite auf der Fahrerseite ein Piktogramm mit dem Schriftzug
