Renault Koleos: Luftdüsen (Luftaustritt). Heizung/Klimaanlage mit manueller Regelung

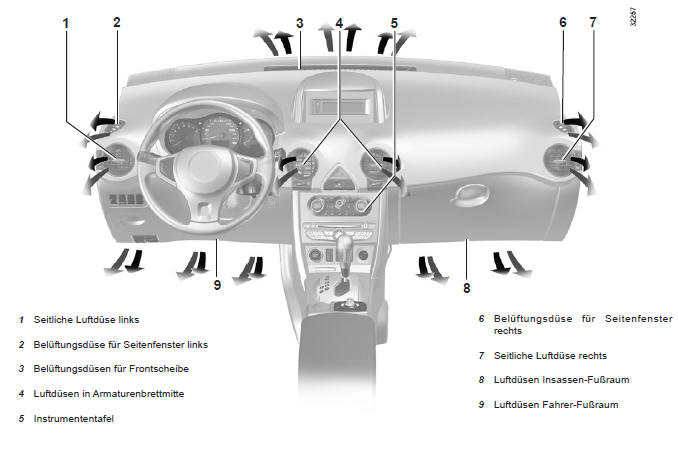

Luftdüsen (Luftaustritt)

1. Seitliche Luftdüse links
2. Belüftungsdüse für Seitenfenster links
3. Belüftungsdüsen für Frontscheibe
4. Luftdüsen in Armaturenbrettmitte
5. Instrumententafel
6. Belüftungsdüse für Seitenfenster rechts
7. Seitliche Luftdüse rechts
8. Luftdüsen Insassen-Fußraum
9. Luftdüsen Fahrer-Fußraum

Luftmenge

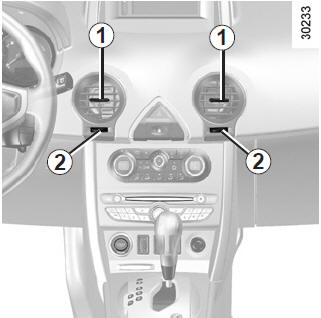

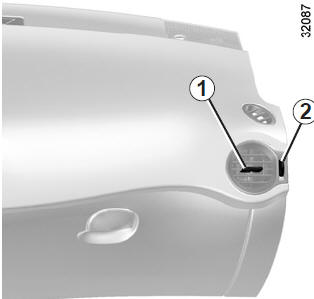

Zum Einstellen der Luftmenge die Rändelräder 2 verstellen.

Ausrichtung

Verstellen Sie die Schieber 1 bzw. 3.

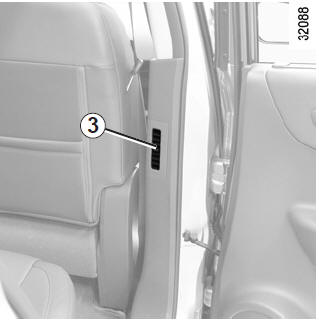

Luftmenge der hinteren

Luftdüsen (je nach Fahrzeug)

Siehe hierzu unter "Klimaanlage mit Regelautomatik

Verwenden Sie gegen schlechte Gerüche im Fahrzeug nur hierfür vorgesehene Mittel.

Wenden Sie sich an einen Vertragspartner.

Heizung/Klimaanlage mit manueller Regelung

Betätigungen (je nach Fahrzeug)

1.  Temperaturregelung.
2.  Ein- und Ausschalten des Umluftbetriebs.
3.  Regler für Gebläseleistung.
4.  Schalter für die Scheibenheizung/Heckscheibenheizung und Außenspiegel.
5.  Regler für Luftverteilung.
6.  Schalter und Kontrolllampe für die Aktivierung der Klimaanlage.

Temperatureinstellung

Stellen Sie den Regler A auf die gewünschte Temperatur. Je weiter der Zeiger im roten Bereich steht, desto höher ist die Temperatur.

Umluftbetrieb

Drücken Sie den Knopf B: die Funktionskontrolllampe leuchtet auf.

Die Luft wird im Fahrgastraum angesaugt und umgewälzt; dabei erfolgt keine Außenluftzufuhr.

Die Luftumwälzung ermöglicht es:

•  sich von der Umgebungsluft zu isolieren (Fahren in Streckenabschnitten mit hoher Luftverschmutzung...)
•  schneller die gewünschte Temperatur im Fahrgastraum zu erreichen.

Regler für Gebläseleistung

Normalbetrieb

Zum Einschalten und Einstellen der Gebläseleistung drehen Sie den Regler C in eine der vier Stellungen.

Wählen Sie Stellung 1 für minimale Luftmenge und Stellung 4 für maximale Luftmenge.

Stellung 0

In diesem Fall:

•  wird die Klimaanlage automatisch ausgeschaltet, auch wenn die Taste F gedrückt ist (die Kontrolllampe leuchtet weiter).
•  ist die Gebläseleistung gleich null
•  ist jedoch ein leichter Luftzug während der Fahrt spürbar.

Ein-/Ausschalten der Klimaanlage

Die Taste F ermöglicht das Einschalten (Kontrolllampe leuchtet) bzw. Ausschalten (Kontrolllampe erlischt) der Klimaanlage.

Die Klimaanlage ermöglicht:

•  das Absenken der Temperatur im Fahrgastraum;
•  ein schnelles Entfeuchten der Luft.

Die Klimaanlage funktioniert bei niedrigen Außentemperaturen nicht.

Bei längerem Betrieb der Klimaanlage kann die Temperatur zu stark abfallen.

Erhöhen Sie in diesem Fall die Temperatur (drehen Sie den Regler A im Uhrzeigersinn).

Verteilung der Luft im Fahrgastraum

Drehen Sie den Regler E um die gewünschte Einstellung auszuwählen.

Die gesamte Luft wird zu den Luftdüsen im Armaturenbrett geleitet.

Der Luftstrom wird zu den Luftdüsen im Armaturenbrett und in den Fußraum geleitet: diese Einstellung ist optimal für gleichbleibenden Temperaturkomfort bei warmem Wetter.

Die Luft wird hauptsächlich in die Fußräume geleitet.

Um ein Beschlagen zu vermeiden, wird die Luft zwischen Frontscheibe, den Seitenfenstern und dem Fußraum aufgeteilt: diese Einstellung ist optimal für gleichbleibenden Temperaturkomfort bei kaltem Wetter.

Um ein Beschlagen zu vermeiden wird die gesamte Luftmenge zur Frontscheibe und zu den vorderen Seitenfenstern geleitet.

Heckscheibenheizung

Drücken Sie die Taste D: die Funktionskontrolllampe leuchtet auf.

Diese Funktion verhindert das Beschlagen der Heckscheibe.

Zum Ausschalten erneut auf die Taste D drücken.

Funktion "Klare Sicht"

Um ein Beschlagen der Scheiben zu verhindern, alle Regler auf die Position stellen (Temperatur, Gebläsegeschwindigkeit und Luftverteilung im Fahrgastraum).

Stellen Sie sicher, dass Sie auf Position Außenluftzufuhr stehen (Funktionskontrolllampe der Taste Berloschen).

Für Ihr Wohlbefinden
