Seiten- und rückleuchten: Lampenwechsel

Da bestimmte Karosserieteile ausgebaut werden müssen, empfehlen wir Ihnen, den Austausch der Lampen von einer Vertragswerkstatt vornehmen zu lassen.



Berühren Sie beim Lampenwechsel nicht den Stromkreis, bei dem Sie die neue Lampe einsetzen. Dies könnte die Leuchte beschädigen.

Ausbau der Leuchte

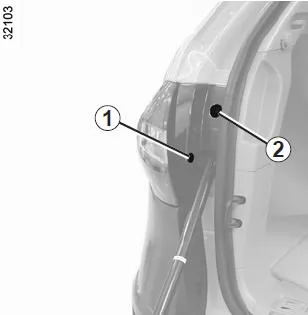

Öffnen Sie die Heckklappe und rasten Sie die Abdeckung 1 mit Hilfe eines Schlitzschraubendrehers aus.

Entfernen Sie die Abdeckung 2 und entfernen Sie anschließend die dahinterliegende Mutter.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!

Entfernen Sie die Leuchteneinheit, indem Sie sie nach hinten herausziehen.

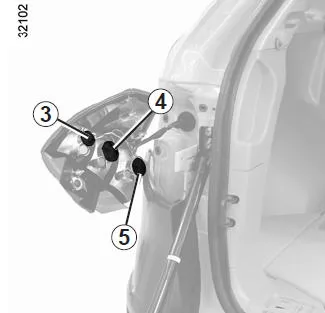

Lösen Sie den Lampenträger 3, 4 oder 5 um eine Viertelumdrehung und tauschen Sie die Lampe aus.

Hinweis: Stellen Sie sicher, dass das Kabel angebracht ist, bevor Sie Leuchteneinheit wieder einsetzen.

Standleuchte 3 Lampentyp: W5W.

Blinker 4 Lampentyp: PY21W.

Bremsleuchte 5 Lampenträger: P21W.

Rückleuchte und Rückfahrscheinwerfer der Heckklappe

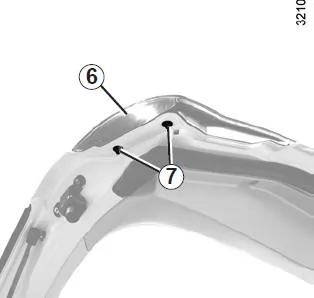

Entfernen Sie die Schrauben 7 an der Heckklappe, um die Leuchteneinheit 6 durch Drücken nach außen entfernen zu können.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!

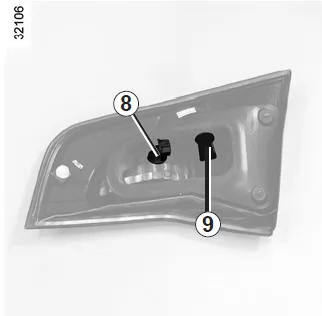

Lösen Sie den Lampenträger 8 bzw. 9 um eine Viertelumdrehung und tauschen Sie die Lampe aus.

Hinweis: Stellen Sie sicher, dass das Kabel angebracht ist, bevor Sie Leuchteneinheit wieder einsetzen.

Rückfahrscheinwerfer 8 Lampentyp: W16W.

Standleuchte 9 Lampentyp: W5W.

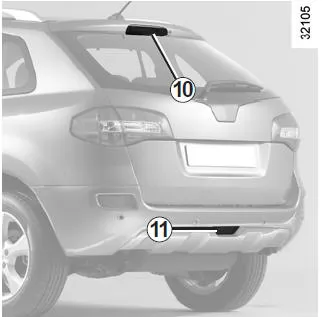

Dritte Bremsleuchte 10

Wenden Sie sich an einen Vertragspartner.

Nebelschlussleuchte 11 (je nach Fahrzeug)

Wenden Sie sich an einen Vertragspartner.

Heben Sie ihr Fahrzeug nicht mit dem Wagenheber an, um Lampen zu wechseln. Verletzungsgefahr!

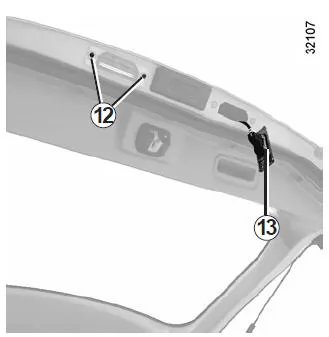

Kennzeichenleuchten 13

Entfernen Sie die beiden Schrauben 12 und rasten Sie die Leuchte aus.

Rasten Sie das Lampenglas aus (mit Hilfe eines Schraubendrehers).

Entnehmen Sie die Lampe.

Lampentyp: W5W.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!

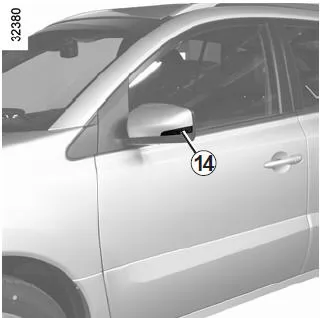

Seitenblinker 14

Wenden Sie sich an einen Vertragspartner.

Innenbeleuchtung (Lampenwechsel)

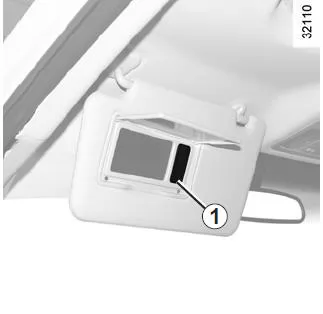

Leuchte des Make-up-Spiegels

Rasten Sie das Lampenglas 1 aus (mit Hilfe eines Schraubendrehers).

Entnehmen Sie die Lampe.

Lampentyp: 12V 0.15A.

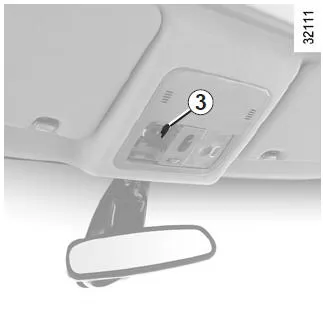

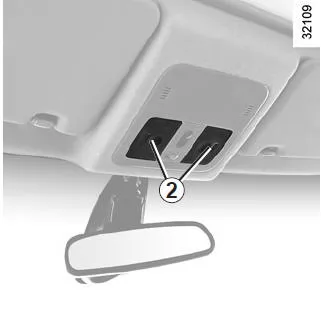

Deckenleuchte

Rasten Sie das Lampenglas 2 aus (mit Hilfe eines Schraubendrehers).

Entnehmen Sie die Lampe 3.

Lampentyp: Soffittenlampe C5W.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!

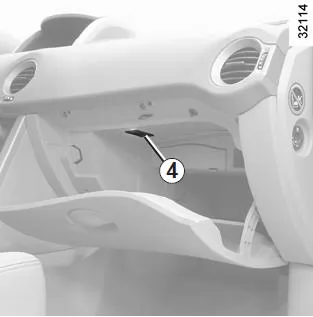

Leuchte des Handschuhfachs auf Beifahrerseite 4

Wenden Sie sich an einen Vertragspartner.

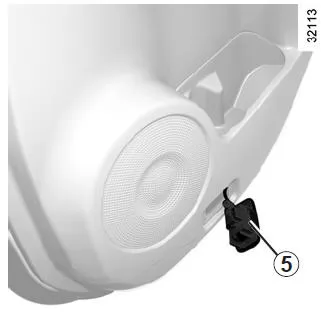

Türbeleuchtungen

Rasten Sie die Leuchte 5 aus (mit Hilfe eines Schlitzschraubendrehers o. Ä.).

Rasten Sie den Strahler aus und entfernen Sie die Lampe.

Lampentyp: W5W.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!

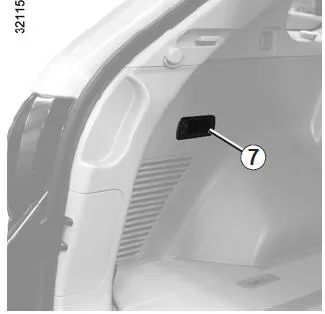

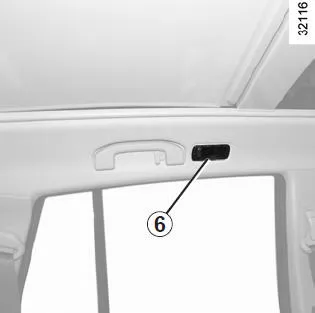

Innenbeleuchtung hinten 6 und Beleuchtung Gepäckraum 7

Die Leuchte 6 oder 7 (mithilfe eines Schlitzschraubendrehers o. Ä.) ausrasten.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!

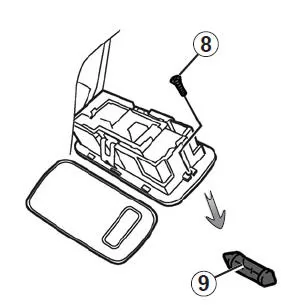

Entfernen Sie die Schraube 8 (mithilfe eines Schlitzschraubendrehers) und rasten Sie das Lampenglas aus. Entnehmen Sie die Lampe 9.

Lampentyp: Soffittenlampe C5W.

Sicherungen

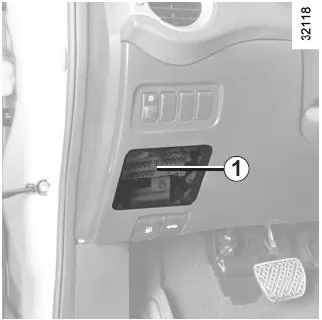

Sicherungskasten 1

Falls ein elektrisches Gerät nicht funktioniert, überprüfen Sie die Sicherungen.

Öffnen Sie die Abdeckung.

Aus dem Schild auf dem Deckel des Sicherungskastens geht die Position sowie das Symbol der jeweils abgesicherten Funktion jeder einzelnen Sicherung hervor (genaue Beschreibung siehe nächste Seite).

Die betreffende Sicherung kontrollieren und gegebenenfalls gegen eine Sicherung unbedingt gleicher Ampere-Zahl auswechseln. Wird eine Sicherung mit höherer Ampere-- Zahl eingesetzt, kann es - bei anormalem Stromverbrauch eines Abnehmers - zur Überhitzung der Stromkabel und damit zu einem Kabelbrand kommen.

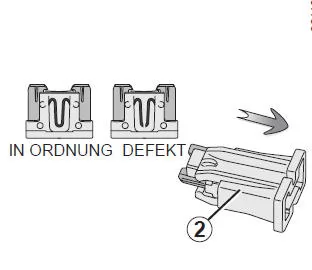

Die betreffende Sicherung mit Hilfe der Pinzette 2 entnehmen.

Schieben Sie die Sicherung nach hinten aus der Pinzette.

Verwenden Sie diese Sicherung nicht erneut.

Gemäß den jeweiligen gesetzlichen Vorschriften bzw. aus Sicherheitsgründen: Bei Ihrem Vertragspartner erhalten Sie ein Sortiment Ersatzlampen und Sicherungen für Ihr Fahrzeug. Sie sollten diese aus Sicherheitsgründen stets im Wagen mitführen.

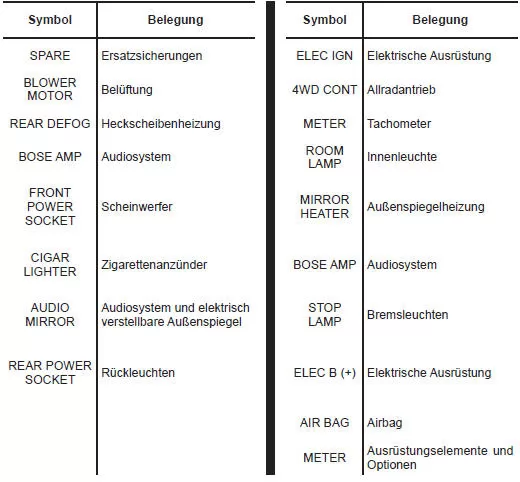

Sicherungsbelegung (je nach Ausstattungsniveau)

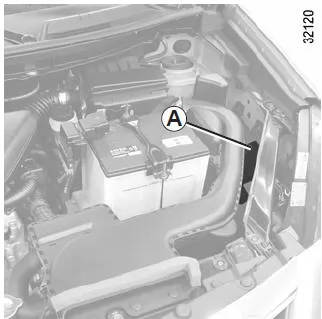

Manche Zubehörelemente sind über Sicherungen im Sicherungskasten A im Motorraum abgesichert.

Da der Zugang zu den Sicherungen sehr eingeschränkt ist, wird zu deren Austausch der Besuch einer Vertragswerkstatt empfohlen.
