Hyundai ix-35: Motorraum

Hyundai ix-35 / Hyundai ix-35 Betriebsanleitung / Wartung / Motorraum

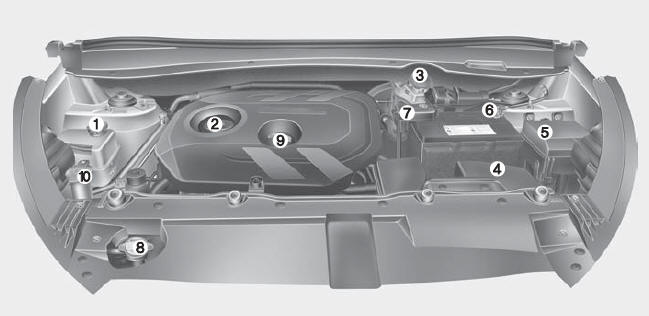

Benzinmotor (1,6L)

Hyundai ix35. Motorraum

  1. Kühlmittelausgleichsbehälter
  2. Einfülldeckel Motoröl
  3. Flüssigkeitsbehälter Bremse/Kupplung*
  4. Luftfilter
  5. Sicherungskasten
  6. Batteriemassepol
  7.  Batteriepluspol
  8.  Kühlerverschlussdeckel
  9.  Messstab Motoröl
  10. Waschwasserbehälter Scheibenwaschanlage

* : ausstattungsabhängig

* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

Benzinmotor (2,0L) - MPI/GDI

Hyundai ix35. Benzinmotor

  1. Kühlmittelausgleichsbehälter
  2. Einfülldeckel Motoröl
  3.  Flüssigkeitsbehälter Bremse/Kupplung*
  4.  Luftfilter
  5.  Sicherungskasten
  6.  Batteriemassepol
  7.  Batteriepluspol
  8.  Kühlerverschlussdeckel
  9.  Messstab Motoröl
  10. Waschwasserbehälter Scheibenwaschanlage

* : ausstattungsabhängig

* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

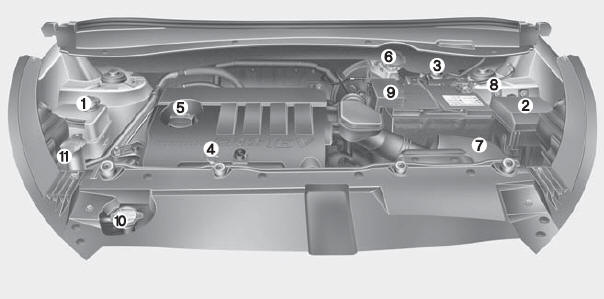

Dieselmotor (1,7L)

Hyundai ix35. Dieselmotor

  1. Kühlmittelausgleichsbehälter
  2.  Sicherungskasten
  3.  Kraftstofffilter
  4.  Messstab Motoröl
  5.  Einfülldeckel Motoröl
  6.  Flüssigkeitsbehälter Bremse/Kupplung*
  7.  Luftfilter
  8.  Batteriemassepol
  9.  Batteriepluspol
  10.  Kühlerverschlussdeckel
  11. Waschwasserbehälter Scheibenwaschanlage

* : ausstattungsabhängig

* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

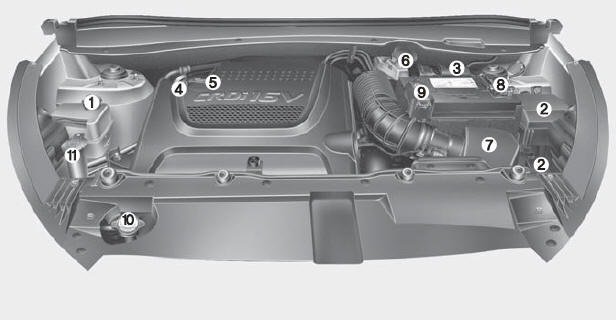

Dieselmotor (2,0L)

Hyundai ix35. Dieselmotor

  1. Kühlmittelausgleichsbehälter
  2.  Sicherungskasten
  3.  Kraftstofffilter
  4.  Messstab Motoröl
  5.  Einfülldeckel Motoröl
  6.  Flüssigkeitsbehälter Bremse/Kupplung*
  7.  Luftfilter
  8.  Batteriemassepol
  9.  Batteriepluspol
  10.  Kühlerverschlussdeckel
  11. Waschwasserbehälter Scheibenwaschanlage

* : ausstattungsabhängig

* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.
