Ford Kuga: Rückfahrkamera

Funktionsbeschreibung

Die Kamera dient zur visuellen Unterstützung des Fahrers beim Rückwärtsfahren.

ACHTUNG
Es entbindet Sie nicht von Ihrer Verantwortung, beim Fahren entsprechende Vorsicht und Aufmerksamkeit walten zu lassen.

VORSICHT
Wird ein Hochdruckreiniger zur Fahrzeugwäsche eingesetzt, darf der Strahl nur kurz bei einem Abstand von mindestens 20 cm auf die Kamera gerichtet werden.

Niemals Druck auf die Kamera ausüben.

Beachte: Kamera stets frei von Verschmutzungen, Eis und Schnee halten.

Nicht mit scharfen Gegenständen, Fettlöser, Wachs oder organischen Mitteln reinigen.

Zum Reinigen ausschließlich ein feuchtes Tuch verwenden.

Beim Betrieb erscheinen auf der Anzeige Informationen zur Fahrtrichtung Ihres Fahrzeugs und dem geschätzten Abstand zu Hindernissen hinter dem Fahrzeug.

Die Rückfahrkamera verwenden

WARNUNGEN
Die Funktion der Kamera ist von Faktoren wie der Umgebungstemperatur und dem Zustand von Fahrzeug und Fahrbahn abhängig.

Ein auf der Anzeige aufgeführter Abstand unterscheidet sich möglicherweise vom tatsächlichen Abstand.

Keine Objekte vor der Kamera platzieren.

Die Kamera befindet sich neben dem Griff des Kofferraumdeckels.

Rückfahrkamera aktivieren

VORSICHT
Objekte, die sich zu nah am Fahrzeug befinden, werden von der Kamera möglicherweise nicht erkannt.

Legen Sie den Rückwärtsgang bei eingeschalteter Zündung und eingeschaltetem Audiogerät ein. Das Bild wird im Display angezeigt.

Unter folgenden Bedingungen ist der Betrieb der Kamera möglicherweise beeinträchtigt: • Dunkle Umgebungen.

• Besonders helle Umgebungen.

• Schneller Fall oder Anstieg der Umgebungstemperatur.

• Feuchtigkeit der Kamera, z. B. bei Regen oder hoher Luftfeuchtigkeit.

• Hindernisse im Sichtfeld der Kamera, z. B. Schlamm.

Die Anzeige verwenden

VORSICHT
Hindernisse über der Einbauhöhe der Kamera werden nicht angezeigt.

Verschaffen Sie sich ggf. einen Überblick über den Bereich hinter Ihrem Fahrzeug.

Die Markierungen dienen nur als allgemeine Richtlinien. Sie werden auf Grundlage eine voll beladenen Fahrzeugs auf ebener Fahrbahn berechnet.

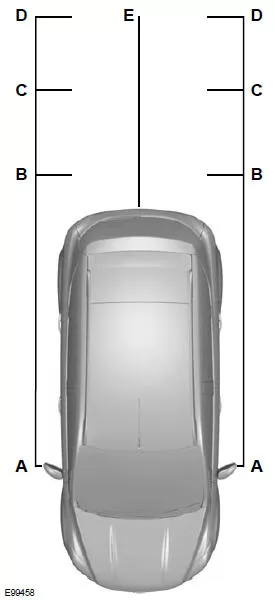

Die Linien zeigen eine Projektion des Fahrzeugwegs (entsprechend dem aktuellen Lenkradwinkel) sowie den Abstand von Außenspiegel und hinterem Stoßfänger.

A Außenspiegelabstand - 0,1 Meter B Rot - 0,3 Meter
C Gelb - 1 Meter
D Gelb - 2 Meter
E Gelb - Mittellinie des geplanten Fahrzeugwegs

Beachte: Beim Rückwärtsfahren mit einem Anhänger zeigen die Linien im Display die Richtung des Fahrzeugs und nicht die des Anhängers an.

Rückfahrkamera deaktivieren

Beachte: Bewegen Sie den Schalterhebel aus der Rückwärtsgangstellung. Das Display schaltet erst nach einer kurzen Verzögerung ab.

Das System schaltet beim Überschreiten von ca. 15 km/h automatisch ab.

Fahrzeuge mit Einparkhilfe

Das Display zeigt zusätzlich einen farbigen Abstandsbalken an. Dieser zeigt den Abstand zwischen hinterem Stoßfänger und dem festgestellten Hindernis an.

Die Farben haben dabei folgende Bedeutung:
• Grün - 0,8 bis 1,5 Meter • Gelb - 0,3 bis 0,8 Meter • Rot - 0,3 Meter oder weniger
