Citroen C4 Aircross: Radwechsel

Vorgehensweise für den Austausch eines defekten Rads durch das Ersatzrad mit Hilfe der mit dem Fahrzeug gelieferten Werkzeuge.

Zugang Werkzeug an Bord

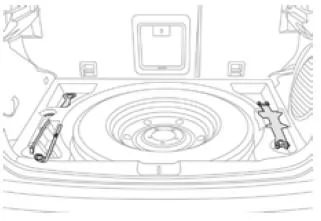

Das Werkzeug ist im Staufach des Kofferraums unter dem Boden verstaut.

Zugang:

•  Öffnen Sie den Kofferraum.
•  Heben Sie den Boden an und ziehen Sie ihn heraus.

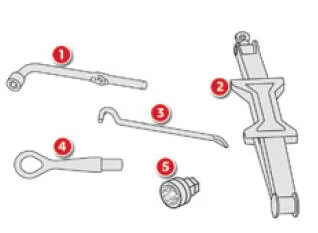

Werkzeugliste

Diese Werkzeuge sind speziell auf Ihr Fahrzeug abgestimmt. Verwenden Sie diese nicht für anderen Gebrauch.

1.  Radschlüssel Zum Abziehen der Radkappe und Herausdrehen der Befestigungsschrauben des Rades
2.  Wagenheber Zum Anheben des Fahrzeugs
3.  Handkurbel Zum Hochdrehen des Wagenhebers
4.  Abnehmbare Abschleppöse Siehe "Fahrzeug abschleppen"
5.  Hülse für Antidiebstahlschraube (als Zubehör verfügbar) Zum Anpassen des Radschlüssels an die speziellen "Antidiebstahl"-Schrauben

Rad mit Radkappe Ziehen Sie vor dem Abmontieren des Rades die Radkappe mit Hilfe der Kurbel 3 am Ventildurchgang ab. Setzen Sie beim Montieren des Rades die Radkappe beginnend am Ventildurchgang gegenüber dem Ventil wieder auf und drücken Sie sie rundum mit der flachen Hand fest.

Zugang zum Ersatzrad

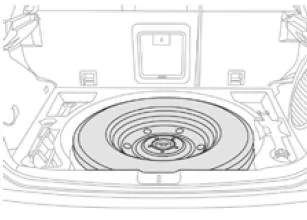

Das Ersatzrad befindet sich im Kofferraum unter dem Boden.

Je nach Fahrzeugversion handelt es sich um ein Standard-Reserverad aus Stahl oder Aluminium; bei einigen Bestimmungsländern handelt es sich um ein "Notrad".

Informationen, wie man zum Ersatzrad gelangt, erhalten Sie in "Zugang zum Werkzeug".

Das Standard-Reserverad entnehmen

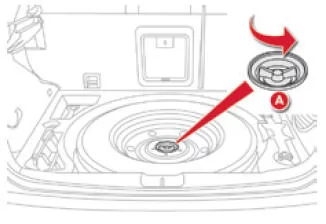

•  Lösen Sie die mittlere Schraube A.
•  Heben Sie das Ersatzrad hinten an und ziehen Sie es zu sich heran.
•  Nehmen Sie das Rad aus dem Kofferraum.

Das Standard-Reserverad verstauen

•  Verstauen Sie das Rad wieder an seinem Platz.
•  Setzen Sie die mittlere Schraube A auf die Radmitte.
•  Ziehen Sie die mittlere Schraube fest, damit das Rad richtigen Halt hat

Rad abmontieren

Fahrzeug abstellen Stellen Sie das Fahrzeug so ab, dass es den Verkehr nicht behindert: auf möglichst waagerechtem, festen, nicht rutschigen Untergrund. Ziehen Sie die Feststellbremse an, schalten Sie die Zündung aus und legen Sie den 1. Gang ein, sodass die Räder blockiert sind. Setzen Sie bei Bedarf einen Keil unter das Rad, das dem auszuwechselnden Rad schräg gegenüber liegt. Arbeiten Sie niemals unter einem Fahrzeug, das nur durch einen Wagenheber abgestützt wird; verwenden Sie für diesen Fall einen Unterstellbock.

Vorgehensweise

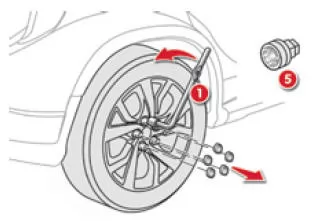

•  Wenn Ihr Fahrzeug mit einem Steckschlüsseleinsatz 5 ausgestattet ist (als Zubehör erhältlich), setzen Sie diesen auf den Radschlüssel 1, um die Diebstahlschutzmutter zu lösen.
•  Lösen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1.

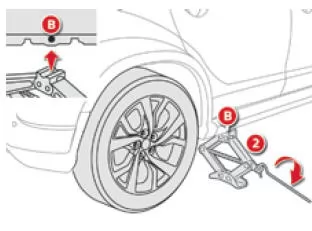

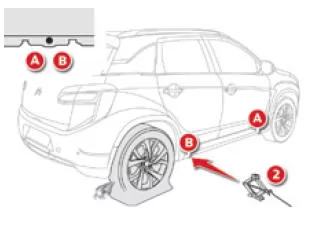

• Setzen Sie den Wagenheber 2 an einer der beiden an der Karosserieunterseite dafür vorgesehenen Stellen vorne A oder hinten B an, die dem zu wechselnden Rad am nächsten liegt.
• Kurbeln Sie den Wagenheber 2 auseinander, bis er mit der Sohle auf dem Boden aufliegt.

  Vergewissern Sie sich, dass der Wagenheber mit seiner Sohle senkrecht unter der betreffenden Ansatzstelle A oder B steht.

• Heben Sie das Fahrzeug so weit an, dass genügend Platz zwischen Rad und Boden bleibt, um später das (nicht defekte) Ersatzrad leicht montieren zu können.

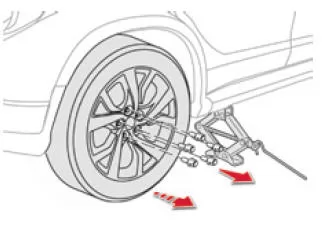

• Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.

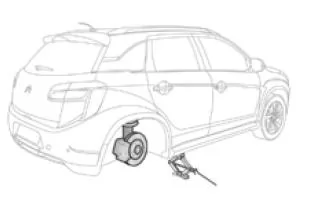

• Nehmen Sie das Rad ab.

Rad montieren

Nach einem Radwechsel Fahren Sie mit dem Notrad nicht schneller als 80 km/h. Lassen Sie so schnell wie möglich von einem Vertreter des CIT ROËN-Händlernetzes oder von einer qualifizierten Fachwerkstatt überprüfen, ob die Radmuttern richtig festgezogen sind und das Ersatzrad den richtigen Reifendruck hat. Lassen Sie das defekte Rad reparieren und bringen Sie es gleich danach wieder am Fahrzeug an.



Winterreifen montieren Wenn Sie Ihr Fahrzeug mit Winterreifen auf Stahlfelgen bestücken, müssen Sie unbedingt spezielle Schrauben verwenden, die im CITROËN-Händlernetz oder in einer qualifizierten Fachwerkstatt erhältlich sind.



Wird bei Versionen mit Vierradantrieb der Austausch eines Reifens erforderlich, so wird empfohlen, alle vier Reifen gleichzeitig auszutauschen, wobei darauf zu achten ist, für alle Reifen die gleiche Größe, den gleichen Typ und die gleiche Marke zu verwenden. Tatsächlich kann die Verwendung von Reifen unterschiedlicher Größe, Struktur oder mit möglicher Abnutzung die Antriebselemente beschädigen.

Vorgehensweise

•  Setzen Sie das Rad auf die Nabe.

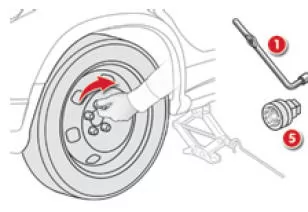

•  Drehen Sie die Muttern von Hand bis zum Anschlag ein.

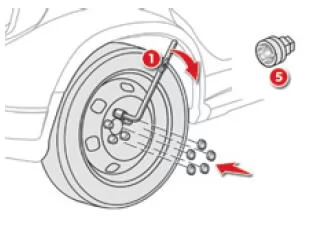

•  Ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 5 (wenn Ihr Fahrzeug damit ausgestattet ist) mit dem Radschlüssel 1 an.
•  Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1 an.

• Lassen Sie das Fahrzeug wieder auf den Boden herunter.

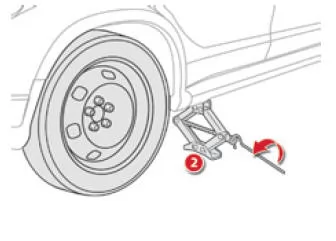

• Kurbeln Sie den Wagenheber 2 zusammen und entfernen Sie ihn.

• Ziehen Sie die Diebstahlschutzmutter unter Verwendung des Steckschlüsseleinsatzes 5 (wenn Ihr Fahrzeug damit ausgestattet ist) mit dem Radschlüssel 1 fest.
• Ziehen Sie die übrigen Radmuttern nur mit dem Radschlüssel 1 fest.
• Verstauen Sie das Werkzeug (siehe Abschnitt "Zugang zum Werkzeug").
