Skoda Yeti: Netztrennwand

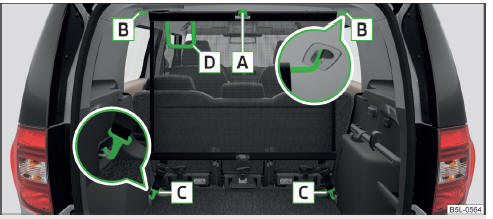

Abb. 114 Netztrennwand hinter den Rücksitzen verwenden
Abb. 114 Netztrennwand hinter den Rücksitzen verwenden

Die Netztrennwand kann hinter den Rück- bzw. den Vordersitzen eingebaut werden.

Hinter den Rücksitzen einbauen

  • Die Gepäckraumabdeckung herausnehmen " Seite 105, Gepäckraumabdeckung.
  • Die Netztrennwand aus der Hülle nehmen.
  • Beide Teile der Querstange ausklappen, bis diese hörbar einrasten.
  • Die Querstange in die Aufnahme B " Abb. 114 erst auf der einen Seite setzen und nach vorn drücken. Auf gleiche Weise die Querstange auf der anderen Seite in die Aufnahme B setzen.
  • Die Karabiner C an den Bandenden in die Verzurrösen hinter den Rücksitzen einrasten.
  • Die Bänder durch die Spannschnallen ziehen.

Hinter den Rücksitzen ausbauen

  • Die Bänder auf beiden Seiten lösen und die Karabiner C aushängen " Abb. 114.
  • Die Querstange zuerst auf der einen und dann auf der anderen Seite nach hinten schieben.
  • Die Querstange aus den Aufnahmen B herausnehmen.

Zusammenlegen

  • Auf die rote Taste des Gelenks A " Abb. 114 drücken.

Das Gelenk löst sich.

  • Die zusammengelegte Netztrennwand in die Hülle einlegen und diese schließen.
  • Die Hülle mithilfe der Kunststoffkarabiner an den Ösen an der linken oder rechten Gepäckraumverkleidung befestigen.

Der Einbau und Ausbau der Netztrennwand hinter den Rücksitzen mit dem variablen Ladeboden erfolgen analog wie hinter den Rücksitzen ohne den variablen Ladeboden. Zum Einhängen der Karabiner sind die unteren Befestigungsösen an den Trageschienen zu verwenden.

Der Einbau und Ausbau der Netztrennwand hinter den Vordersitzen erfolgen analog wie hinter den Rücksitzen. Zum Einhängen der Karabiner sind die Befestigungsösen hinter den Vordersitzen zu verwenden. Zum Vergrößern des Gepäckraums können die Rücksitze ausgebaut werden " Seite 87.

Die Öffnung D " Abb. 114 in der Netztrennwand ist für die Durchführung des Dreipunkt-Sicherheitsgurts vorgesehen " Seite 14.
