Hyundai ix-35: Scheinwerfer und Nebelscheinwerfer einstellen

Das Hyundai ix35 I Gen (2010–2017) Beleuchtungssystem lässt sich über Schrauben und Projektionspunkte präzise einstellen – sowohl für Scheinwerfer als auch für Nebelscheinwerfer. Die vertikale und horizontale Ausrichtung erfolgt dabei mit Schraubendrehern über definierte Stellschrauben. Die Grenzlinien auf einer 10-Meter-Projektionsfläche helfen, den Lichtkegel korrekt zu justieren und Blendwirkung zu vermeiden. Besondere Hinweise betreffen die Leuchtweitenregulierung, die Batterieprüfung vor Einstellung und die korrekte Fahrzeugbeladung beim Justieren. Diese präzise Anleitung macht den ix35 (2010–2017) zu einem Fahrzeug, das auch bei Lichttechnik hohen Wert auf Nutzerfreundlichkeit und Fahrsicherheit legt.

Scheinwerfer einstellen

1. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf und entlasten Sie das Fahrzeug bis auf den Fahrer, das Reserverad und das Bordwerkzeug.
2.  Das Fahrzeug muss auf ebenem Untergrund stehen.
3.  Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des jeweiligen Scheinwerfers) und eine horizontale Linie (verläuft durch die Mitte beider Scheinwerfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der horizontalen und den vertikalen Linien liegt.

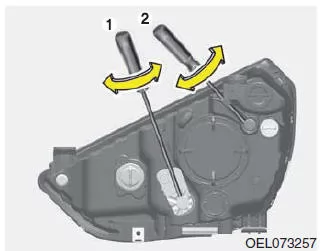

5.  Um das Abblendlicht / fernlicht nach links oder rechts zu verstellen, drehen Sie den Schraubendreher (2) im bzw.

   Gegen den Uhrzeigersinn. Um das Abblendlicht / fernlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher (1) im bzw. gegen den Uhrzeigersinn.

Nebelscheinwerfer einstellen

Die Nebelscheinwerfer werden auf dieselbe Weise eingestellt wie die Scheinwerfer.

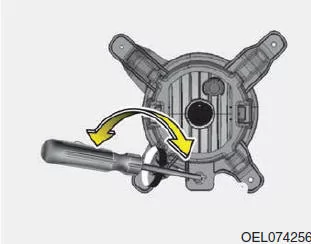

Stellen Sie die Nebelscheinwerfer ein und achten Sie dabei auf den ordnungsgemäßen Zustand der Batterie und der Nebelscheinwerfer. Um den Nebelscheinwerfer nach oben oder unten zu verstellen, drehen Sie den Schraubendreher im bzw. gegen den Uhrzeigersinn.

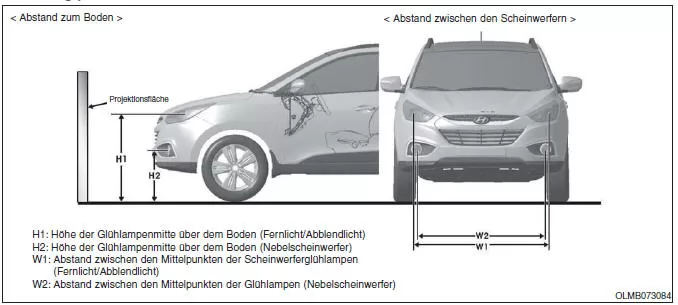

Ausrichtungspunkt

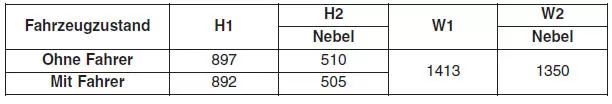

Einheit: mm

Abblendlicht

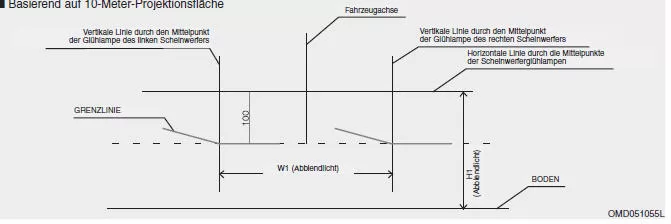

• Abblendlicht (Linkslenker)

Basierend auf 10-Meter-Projektionsfläche

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2.  Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3.  Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4.  Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

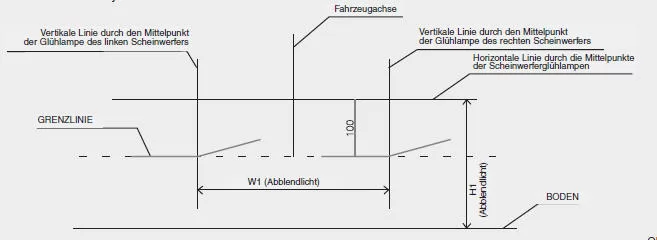

• Abblendlicht (Rechtslenker)

Basierend auf 10-Meter-Projektionsfläche

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2.  Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3.  Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4.  Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

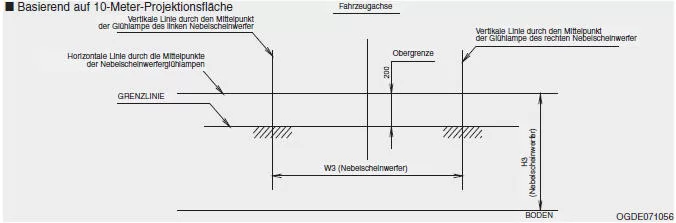

Nebelscheinwerfer

1. Schalten Sie die Nebelscheinwerfer ein, während der Fahrer (75 kg) im Fahrzeug sitzt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).

Die korrekte Einstellung der Scheinwerfer und Nebelscheinwerfer beim Hyundai ix35 I Gen (2010–2017) ist entscheidend für Fahrsicherheit und gesetzliche Konformität. Eine präzise Ausrichtung nach Messpunkten und Projektionsmustern verhindert Blendung und sorgt für optimale Sicht.

Hyundai empfiehlt die Einstellung nach jeder Lampenmontage, Karosseriearbeit oder Fahrwerksveränderung zu überprüfen. Professionelle Werkstätten nutzen dafür spezielle Geräte, um die horizontale und vertikale Ausrichtung millimetergenau vorzunehmen.

Die Integration asymmetrischer Lichtkegel für Rechts- und Linksverkehr ist ein weiteres Beispiel für die durchdachte Konstruktion. Selbst kleinste Abweichungen können den Gegenverkehr beeinträchtigen – regelmäßige Kontrolle und Justierung sind daher unverzichtbar.
