Hyundai ix-35: Beschreibung der Sicherungs- und Relaiskästen

Die Sicherungskästen des Hyundai ix35 I Gen (2010–2017) sind übersichtlich gestaltet und enthalten genaue Aufschlüsselungen zu den verbauten Sicherungen und Relais. Die Legenden auf den Deckelinnenseiten geben Auskunft über Amperezahlen und Funktionsbereiche, angepasst an die jeweilige Fahrzeugausstattung. Bei Unsicherheit ist die Abdeckungsbeschriftung im Fahrzeug die verbindliche Referenz. Aufgeteilt in Innenraum-, Motorraum- und Zusatzeinheiten (bei Dieselmotoren), ermöglichen die Kästen eine einfache Wartung. Hyundai empfiehlt, Arbeiten an verschraubten oder empfindlichen Komponenten ausschließlich durch Vertragswerkstätten durchführen zu lassen – für maximale Zuverlässigkeit und Vermeidung elektrischer Störungen.

Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/ Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.

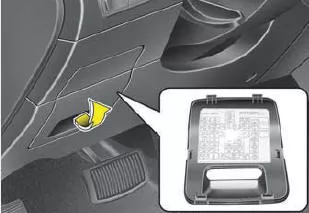

Fahrzeuginnenraum

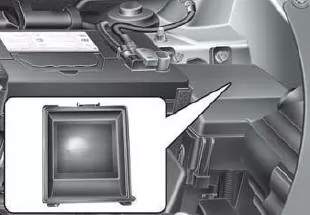

Motorraum

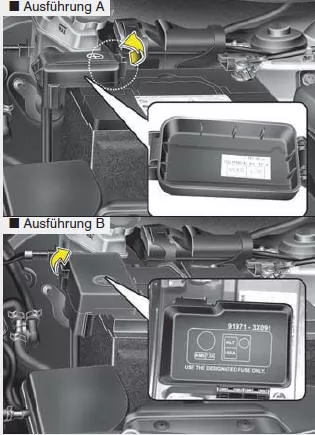

Hauptsicherung

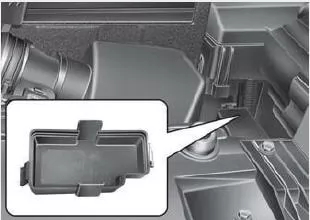

nur Diesel

ANMERKUNG Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung.

Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

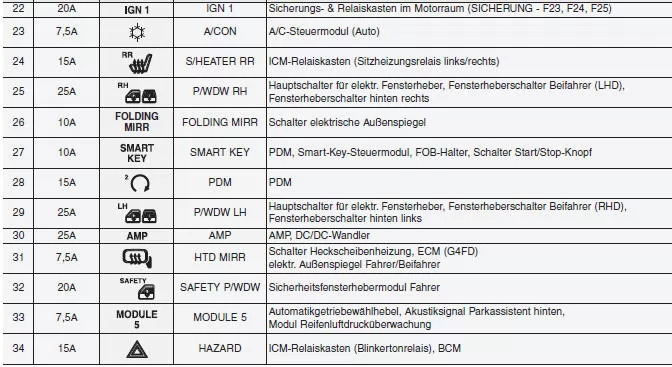

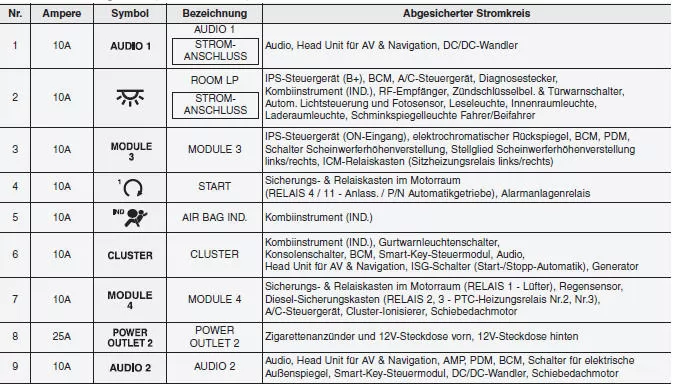

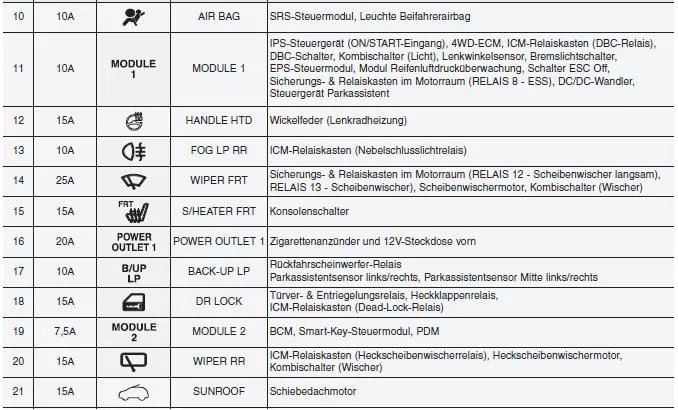

Innenraum-Sicherungskasten (Instrumententafel)

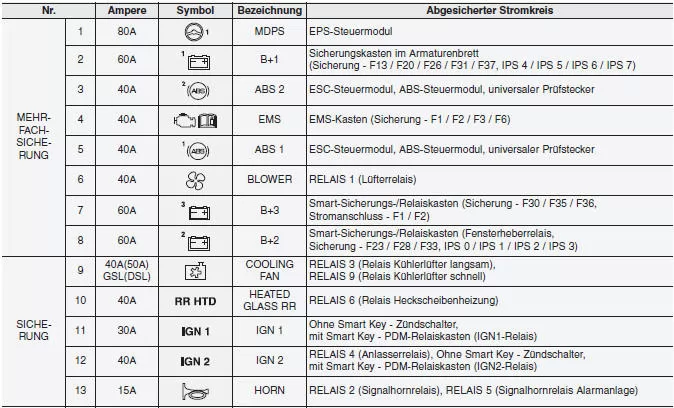

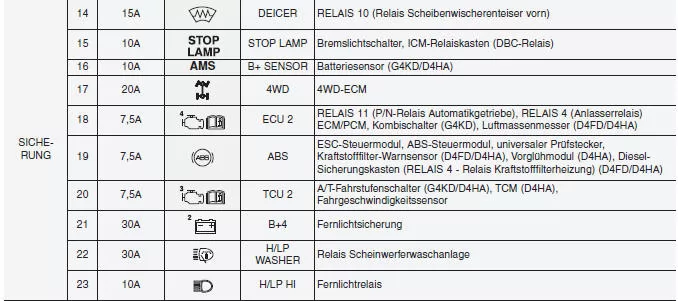

Hauptsicherungskasten im Motorraum

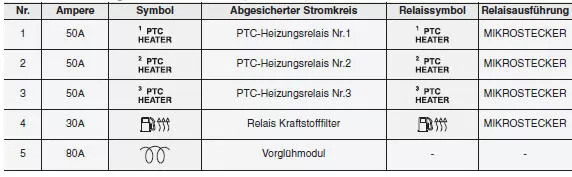

Zusätzlicher Sicherungskasten im Motorraum (Dieselmotor)

Die Sicherungs- und Relaiskästen des Hyundai ix35 (2010–2017) sind klar strukturiert und enthalten detaillierte Aufstellungen auf ihren Abdeckungen. Sie ermöglichen eine einfache Identifikation der Stromkreise und unterstützen bei Wartungsarbeiten.

Ein korrekt eingesetztes Relais oder eine Sicherung gewährleistet die Zuverlässigkeit der gesamten Bordelektrik. Hyundai empfiehlt, ausschließlich Originalkomponenten oder freigegebene Ersatzteile zu verwenden und bei Unsicherheiten stets Fachpersonal zu konsultieren.

Häufig gestellte Fragen:

Wo finde ich die Bezeichnung einzelner Sicherungen?
Die Legende befindet sich auf der Innenseite des Sicherungskastendeckels – sie enthält den Namen und die Amperezahl jeder Sicherung.

Darf ich Sicherungen selbst wechseln?
Ja, aber nur mit dem passenden Werkzeug, bei ausgeschaltetem Fahrzeug und unter Beachtung aller Sicherheitsregeln – andernfalls Gefahr von Kurzschlüssen oder Schäden.
