WARNUNGEN
Die Funktion der Kamera ist von
Faktoren wie der
Umgebungstemperatur und dem
Zustand von Fahrzeug und Fahrbahn
abhängig.
Ein auf der Anzeige aufgeführter Abstand unterscheidet sich möglicherweise vom tatsächlichen Abstand.
Keine Objekte vor der Kamera platzieren.
Die Kamera befindet sich neben dem Griff des Kofferraumdeckels.
Rückfahrkamera aktivieren
VORSICHT
Objekte, die sich zu nah am Fahrzeug
befinden, werden von der Kamera
möglicherweise nicht erkannt.
Legen Sie den Rückwärtsgang bei eingeschalteter Zündung und eingeschaltetem Audiogerät ein. Das Bild wird im Display angezeigt.
Unter folgenden Bedingungen ist der Betrieb der Kamera möglicherweise beeinträchtigt: • Dunkle Umgebungen.
• Besonders helle Umgebungen.
• Schneller Fall oder Anstieg der Umgebungstemperatur.
• Feuchtigkeit der Kamera, z. B. bei Regen oder hoher Luftfeuchtigkeit.
• Hindernisse im Sichtfeld der Kamera, z. B. Schlamm.
Die Anzeige verwenden
VORSICHT
Hindernisse über der Einbauhöhe der
Kamera werden nicht angezeigt.
Verschaffen Sie sich ggf. einen Überblick über den Bereich hinter Ihrem Fahrzeug.
Die Markierungen dienen nur als allgemeine Richtlinien. Sie werden auf Grundlage eine voll beladenen Fahrzeugs auf ebener Fahrbahn berechnet.

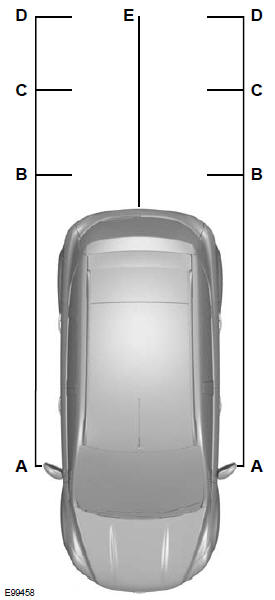

Die Linien zeigen eine Projektion des Fahrzeugwegs (entsprechend dem aktuellen Lenkradwinkel) sowie den Abstand von Außenspiegel und hinterem Stoßfänger.
A Außenspiegelabstand - 0,1 Meter
B Rot - 0,3 Meter
C Gelb - 1 Meter
D Gelb - 2 Meter
E Gelb - Mittellinie des geplanten Fahrzeugwegs
Beachte: Beim Rückwärtsfahren mit einem Anhänger zeigen die Linien im Display die Richtung des Fahrzeugs und nicht die des Anhängers an.
Rückfahrkamera deaktivieren
Beachte: Bewegen Sie den Schalterhebel aus der Rückwärtsgangstellung. Das Display schaltet erst nach einer kurzen Verzögerung ab.
Das System schaltet beim Überschreiten von ca. 15 km/h automatisch ab.
Fahrzeuge mit Einparkhilfe
Das Display zeigt zusätzlich einen farbigen Abstandsbalken an. Dieser zeigt den Abstand zwischen hinterem Stoßfänger und dem festgestellten Hindernis an.
Die Farben haben dabei folgende
Bedeutung:
• Grün - 0,8 bis 1,5 Meter
• Gelb - 0,3 bis 0,8 Meter
• Rot - 0,3 Meter oder weniger
